FIXMES

ALUFIX-Teilebibliothek für CAD-Systeme

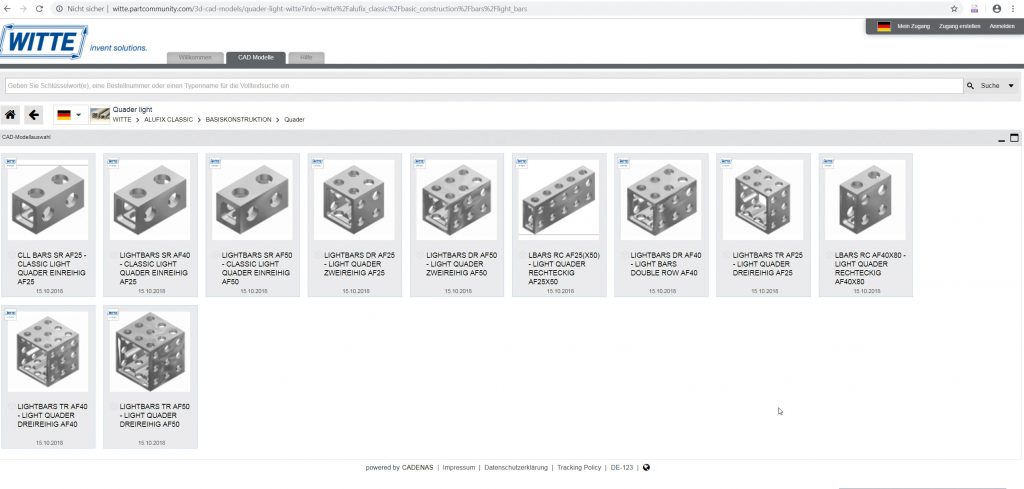

Download-Service: witte.partcommunity.com

Fixmes ist eine geometrische ALUFIX-Teilebibliothek zur Konstruktion und Dokumentation von Vorrichtungen. Mithilfe der ALUFIX-Standardelemente lassen sich die Vorrichtungen in einem Bruchteil der bisher benötigten Zeit konstruieren und aufbauen.

Durch die Simulation des Aufbaus der Aufspannvorrichtung am Bildschirm werden kostspielige Belegungs- und Stillstandzeiten der Messmaschine vermieden.

Am CAD-Arbeitsplatz konstruiert der Anwender die gewünschte Spannvorrichtung zum Bearbeiten oder Messen eines Werkstücks aus ALUFIX-Bauteilen. Hierzu können alle in der Fixmes-Bibliothek vorhandenen Teile verwendet werden.

Die Auswahl erfolgt wahlweise nach den Merkmalen:

• Artikelnummer
• Bezeichnung
• Abmessung

Für eine noch bessere Übersichtlichkeit und Geschwindigkeit lassen sich einzelne Ebenen bzw. Elemente (Bohrungen) ausblenden. Der fertige Aufbau kann als Stückliste ausgegeben werden.

Die Vorteile:

• kürzere Konstruktionszeiten
• höhere Auslastung der Messmaschine
• rechtzeitige Bereitstellung der Vorrichtung
• Dokumentation für späteren Wiederaufbau der Vorrichtungen
• Änderungen kurzfristig und schnell ausführbar
• keine besondere Schulung notwendig, es werden nur Standardfunktionen des jeweiligen CAD-Systems angewendet
• für Offline-Programmierung verwendbar

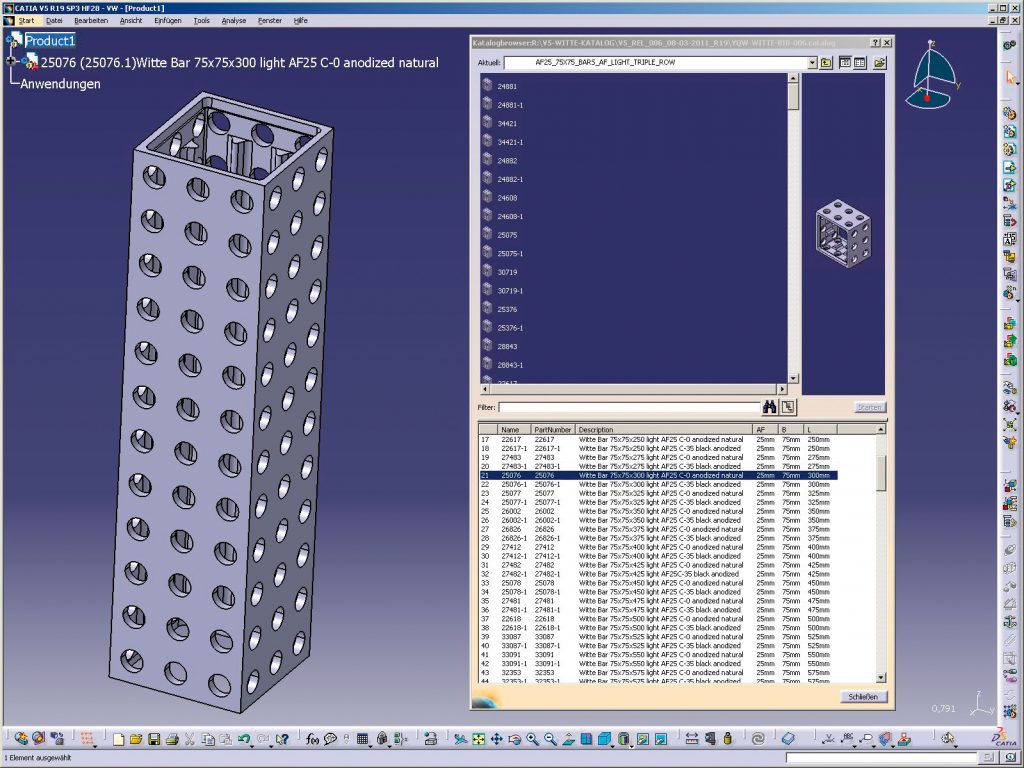

83677 Fixmes Library für Catia V5 Die Elemente des ALUFIX-Baukastensystems sind als Dateien mit der Endung *.CatPart und *.CatProduct hinterlegt. Über ein beigefügtes Makro lassen sich die Elemente nach verschiedenen Kriterien, wie Artikelnummer, Bezeichnung oder Maße, suchen. Zusätzlich ist ein CATIA-Katalog mit parametrisierten Teilen auf Anfrage erhältlich

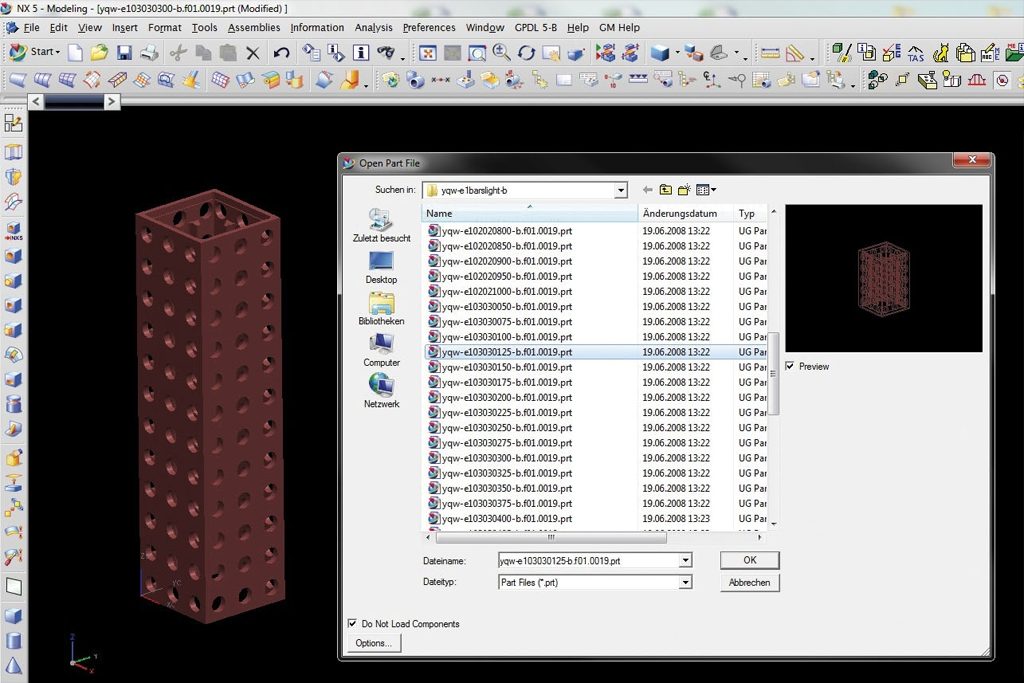

92562 Fixmes Library für Unigraphics NX Die Elemente des ALUFIX-Baukastensystems sind als *.prt Dateien hinterlegt.

83676 Fixmes Library für AutoCAD ALUFIX-Bibliothek im *.dwg Format
