Mit der 3D-Konstruktionssoftware ALUFIX Experte sowie FIXMES als Teilebibliothek für CAD-Systeme gibt Witte den Anwendern der modularen ALUFIX-Spannsysteme zwei leistungsfähige Tools an die Hand.

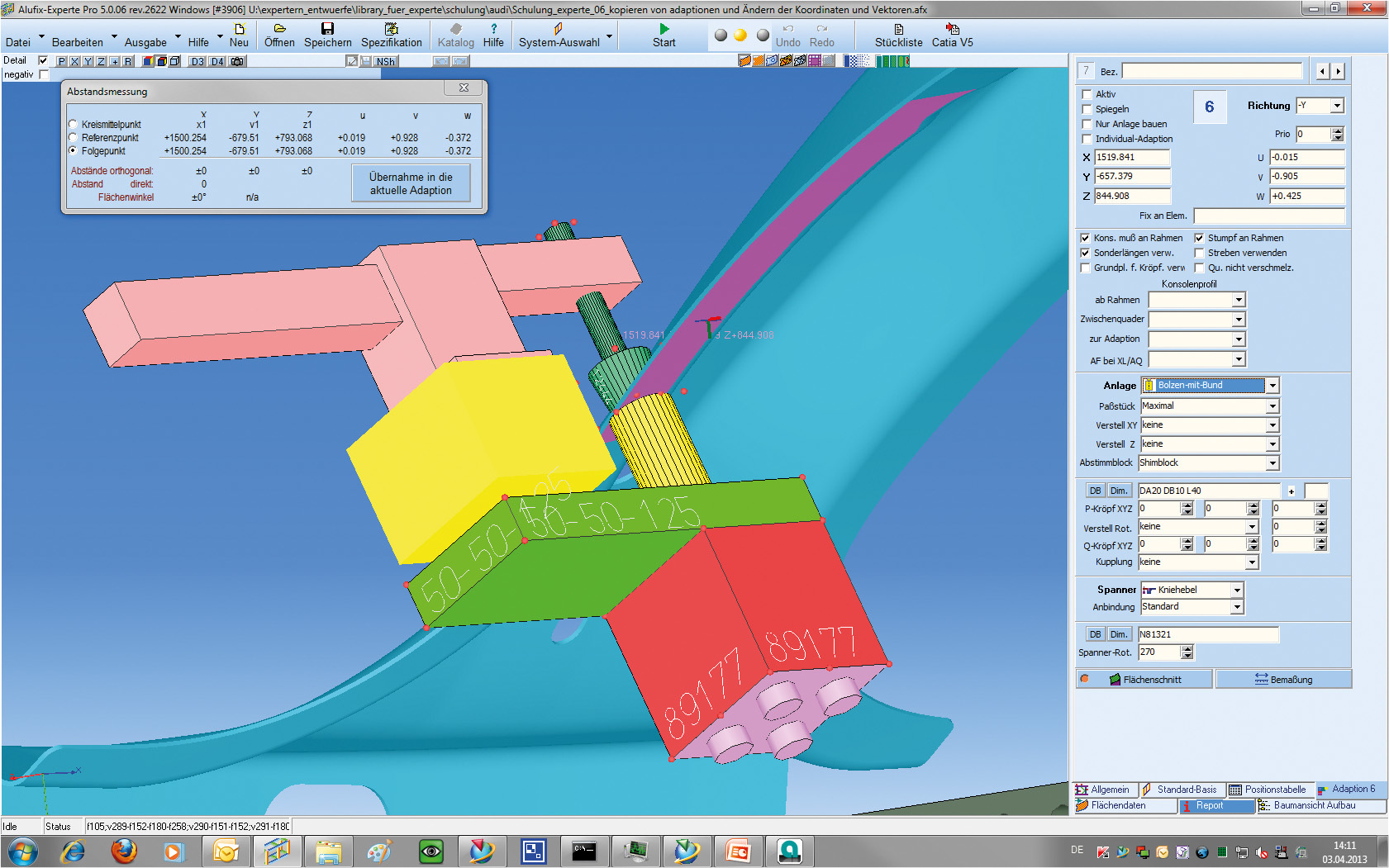

ALUFIX Experte
Die Software "ALUFIX Experte" unterstützt das Konstruieren von Vorrichtungen mit dazugehörigen Stücklisten. Nach Auswahl des gewünschten AF-Systems, der Basisbauweise (Rahmen, Platte), der Rastergröße und der Spannpunkte-Position und -Funktion empfiehlt die Software anhand dieser Informationen komplette Baulösungen und -varianten.
Zur Kontrolle und zum Abgreifen von Flächenvektoren können zusätzlich Bauteildaten in allen gängigen Formaten eingelesen werden. Die Bedienung der übersichtlich gestalteten, selbsterklärenden Software ist schnell erlernbar. Zwei unterschiedliche, sich ergänzende Hilfe-Funktionen (Kurzhilfe und Bedienungsanleitung) unterstützen den Benutzer.
Die mit ALUFIX Experte berechneten Konstruktionsdaten sind sowohl im IGES-, STL- oder VRML-Format exportierbar (zum Beispiel zur Offline-Programmierung von Koordinaten-Messmaschinen) als auch mit einem Makro und der jeweiligen Bauteil-Bibliothek in CATIA V5, NX und AutoCAD übertragbar. Zudem lassen sich kundenspezifische Bauteildaten mühelos über alle gängigen CAD-Datenformate einlesen.
Damit macht ALUFIX Experte den Anwender vollständig unabhängig von anderen, kostenintensiven 3D-CAD-Systemen.
FIXMES
FIXMES ist eine geometrische Teilebibliothek zur Konstruktion und Dokumentation von Vorrichtungen mit dem modularen Spannsystem ALUFIX von Witte.
Mithilfe der ALUFIX-Standardelemente lassen sich die Vorrichtungen in einem Bruchteil der sonst erforderlichen Zeit konstruieren und aufbauen. Zudem erspart die Simulation des Aufbaus am Bildschirm kostspielige Belegungs- und Stillstandzeiten der Messmaschine.
Am CAD-Arbeitsplatz konstruiert der Anwender die gewünschte Spannvorrichtung zum Bearbeiten oder Messen eines Werkstücks aus ALUFIX-Bauteilen. Dafür können alle in der FIXMES-Bibliothek hinterlegten Komponenten genutzt werden.
Für noch mehr Übersichtlichkeit und noch zügigeres Arbeiten lassen sich einzelne Ebenen beziehungsweise Elemente, etwa Bohrungen, in FIXMES ausblenden. Die fertige virtuelle Konstruktion kann dann samt Stückliste für den realen Aufbau ausgegeben werden.
Besonders anwenderfreundlich: FIXMES erfordert keine besondere Schulung, da ausschließlich Standardfunktionen des jeweiligen CAD-Systems genutzt werden.
Stand: Mai 2019
