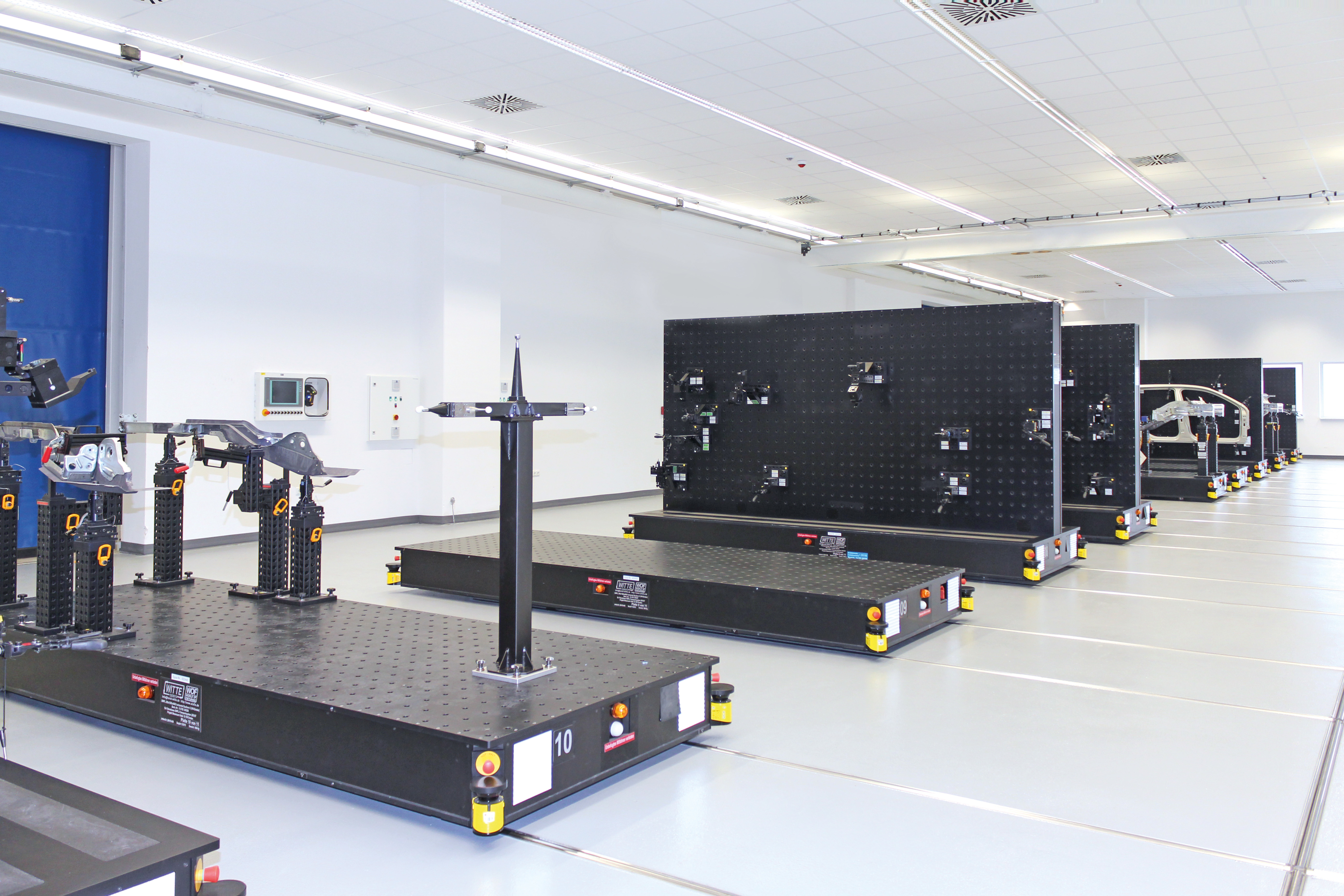

Die präzisen und stabilen Strukturplatten des FixBase-Programms von Witte dienen als Basis für Messaufnahmen beziehungsweise Vorrichtungen, als Ersatz für Ausleger-KMG-Messtische sowie als Transportplatten und kubische Aufspannkörper mit fünf Nutzflächen. Sie bieten höchste Steifigkeit bei vergleichsweise geringem Gewicht.
Die FixBase-Elemente basieren auf der Modular-Philosophie von Witte und sind abgeleitet vom weltweit etablierten Witte-Systembaukasten ALUFIX für Vorrichtungen in Rahmenbauweise.
Der Einsatz der in Sandwichbauweise konstruierten Mess- und Spannplatten kann sowohl in horizontaler als auch vertikaler Ausrichtung erfolgen. Die verschiedenen Plattenbauformen des FixBase-Programms sind aluminiumfarben, schwarz eloxiert beziehungsweise hartanodisiert lieferbar. Auch damit decken sie sämtliche Anforderungen des Vorrichtungsbaus sowie des taktilen und optischen Messens ab.
Die Art und Bauform des Kundenmesssystems sind dabei von untergeordneter Bedeutung. Denn FixBase ist einsetzbar in Kombination mit Gelenkarm-Messsystemen, taktilen Koordinatenmessgeräten, Laser-, Scan- oder Photogrammmetrie-Systemen und selbst auf Takt- oder Drehtischen.
Konsequent dem Systemgedanken „Modularität“ folgend, erweitert Witte das FixBase-Programm kontinuierlich. Ergänzungen durch Luftlager- oder Rollensysteme, je nach Bodenbeschaffenheit, ergeben manuell bedienbare mobile Lösungen. FixBase-Sandwichplatten mit Schienen oder Reibradantrieb und Transpondersteuerung bieten eine vollautomatische Beschickungslösung. Vertikale Strukturplatten auf luftgelagerten Drehtellern und/oder horizontale auf motorischen Rundtischen bringen weitere Bewegungsfreiheit – zum Beispiel in Roboter-Messzellen.
Die Königsdisziplin für FixBase-Strukturplatten von Witte sind ihr Einsatz als fahrerlose Transportsysteme (FTS) in vollautomatisch gesteuerten Beschickungsanlagen – wahlweise schienengeführt, transpondergeleitet oder autonom navigierend.
Stand: Mai 2019
