121
ALUFIX VERBINDUNGSELEMENTE
ø A System # B # C # D E F # G H # I
50 M12x0,5 AF 16 23646 8 23647 4,3 81587 8 M4 7 81589 M4 8 52111 M4
50 M12x0,5 AF 25 29580 12,5
80 M16x1,0 AF 16 52102 8 52106 4,3 93434 8 M4 7 93438 M4 7 55977 M4
80 M16x1,0 AF 25 52103 12,5 52107 6,7 93435 12,5 M6 15 93439 M6 15 21711 M6
125 M32x1,0 AF 25 23238 12,5 23244 6,7 80601 12,5 M6 19 80598 M6 15 21711 M6
125 M32x1,0 AF 40 23264 20 23265 10,7 92900 20 M10 24 82771 M10 24 52114 M10
125 M32x1,0 AF 50 26926 25 52108 13,6 82827 25 M12 25 82773 M12 29 52115 M12
200 M50x1,5 AF 40 52104 20 52109 10,7 93436 20 M10 24 93440 M10 22 52116 M10
200 M50x1,5 AF 50 52105 25 52110 13,6 93437 25 M12 25 93441 M12 27 52117 M12
i

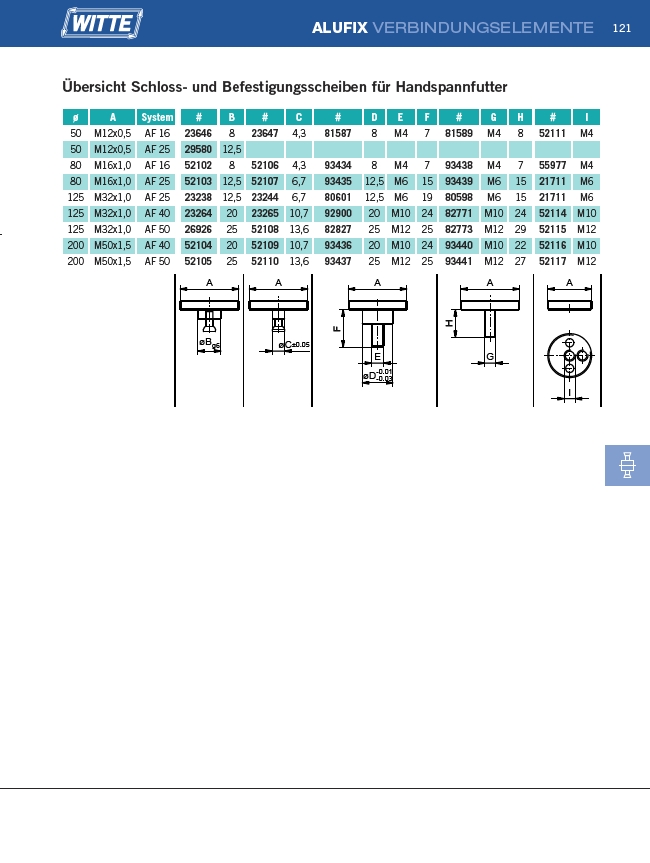

Übersicht Schloss- und Befestigungsscheiben für Handspannfutter
/bolt_disk_w_stud_171.prj
/bolt_disk_w_thread_171.prj
/fixing_disc_w_stud_xs10.prj
/fixing_disc_wo_stud_xs10.prj
/bolt_disk_w_stud_171.prj
/bolt_disk_w_thread_171.prj
/fixing_disc_with_stud.prj
/fixing_disc_without_stud.prj
/bolt_disk_w_stud_171.prj
/bolt_disk_w_thread_171.prj
/fixing_disc_with_stud.prj
/fixing_disc_without_stud.prj
/bolt_disk_w_stud_171.prj
/fixing_disc_with_stud.prj
/fixing_disc_without_stud.prj
/bolt_disk_w_stud_171.prj
/bolt_disk_w_thread_171.prj
/fixing_disc_w_stud_xs10.prj
/fixing_disc_wo_stud_xs10.prj
/bolt_disk_w_stud_171.prj
/bolt_disk_w_thread_171.prj
/fixing_disc_with_stud.prj
/fixing_disc_without_stud.prj
/bolt_disk_w_stud_171.prj
/bolt_disk_w_thread_171.prj
/fixing_disc_with_stud.prj
/fixing_disc_without_stud.prj
/bolt_disk_w_stud_171.prj
/fixing_disc_with_stud.prj
/fixing_disc_without_stud.prj
