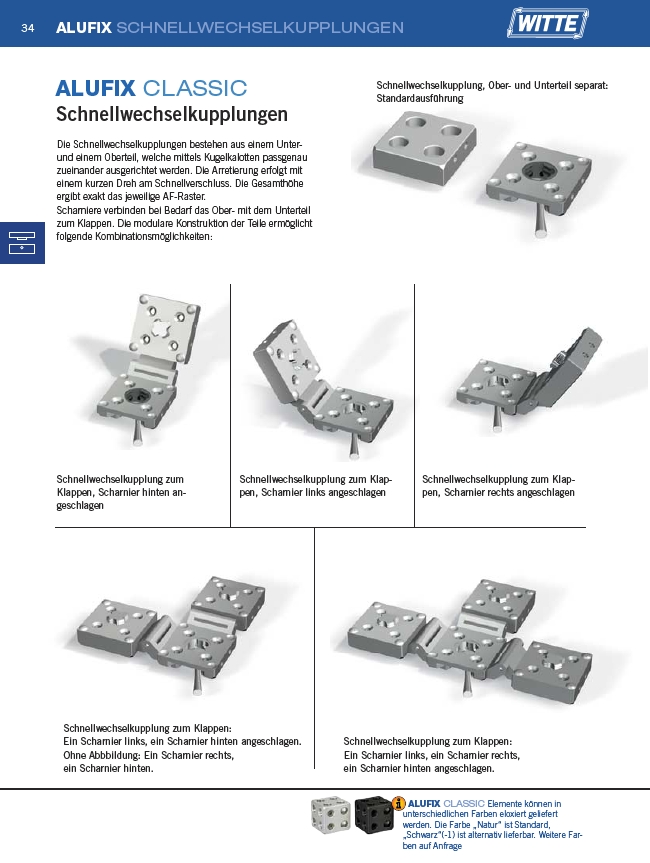

34 ALUFIX SCHNELLWECHSELKUPPLUNGEN
ALUFIX CLASSIC
Schnellwechselkupplungen
Die Schnellwechselkupplungen bestehen aus einem Unter-
und einem Oberteil, welche mittels Kugelkalotten passgenau
zueinander ausgerichtet werden. Die Arretierung erfolgt mit
einem kurzen Dreh am Schnellverschluss. Die Gesamthöhe
ergibt exakt das jeweilige AF-Raster.
Scharniere verbinden bei Bedarf das Ober- mit dem Unterteil
zum Klappen. Die modulare Konstruktion der Teile ermöglicht
folgende Kombinationsmöglichkeiten:
Schnellwechselkupplung, Ober- und Unterteil separat:
Standardausführung
Schnellwechselkupplung zum Klappen,
Scharnier links angeschlagen
Schnellwechselkupplung zum
Klappen, Scharnier hinten angeschlagen
Schnellwechselkupplung zum Klappen,
Scharnier rechts angeschlagen
Schnellwechselkupplung zum Klappen:
Ein Scharnier links, ein Scharnier hinten angeschlagen.
Ohne Abbbildung: Ein Scharnier rechts,
ein Scharnier hinten.
Schnellwechselkupplung zum Klappen:
Ein Scharnier links, ein Scharnier rechts,
ein Scharnier hinten angeschlagen.
ALUFIX CLASSIC Elemente können in
unterschiedlichen Farben eloxiert geliefert
werden. Die Farbe „Natur“ ist Standard,
„Schwarz“(-1) ist alternativ lieferbar. Weitere Farben
auf Anfrage
