23
i
A
D
C
B
Nr. A B C D
32440-1 M6 31 9,8 11,8 10
Nr. A B C D E F
32453-1 1,0 11 8 28 5 14,5 3
32463-1 1,5 11 8 28 5 14,5 3
32464-1 2,0 11 8 28 5 14,5 3
32465-1 2,5 11 8 28 5 14,5 3
32466-1 3,0 11 8 28 5 14,5 3
32467-1 3,5 11 8 28 5 14,5 3
32468-1 4,0 11 8 28 5 14,5 3
32469-1 4,5 11 8 28 5 14,5 3
32470-1 5,0 11 8 28 5 14,5 3
32471-1 5,5 11 8 28 5 14,5 3
32472-1 6,0 11 8 28 5 14,5 3
øD
øB
øA
E
D
øC
20°
(F)
A
B
øC
Nr. A B C D Tragkraft
85411-1 130 70 M6 M6 30 N 135

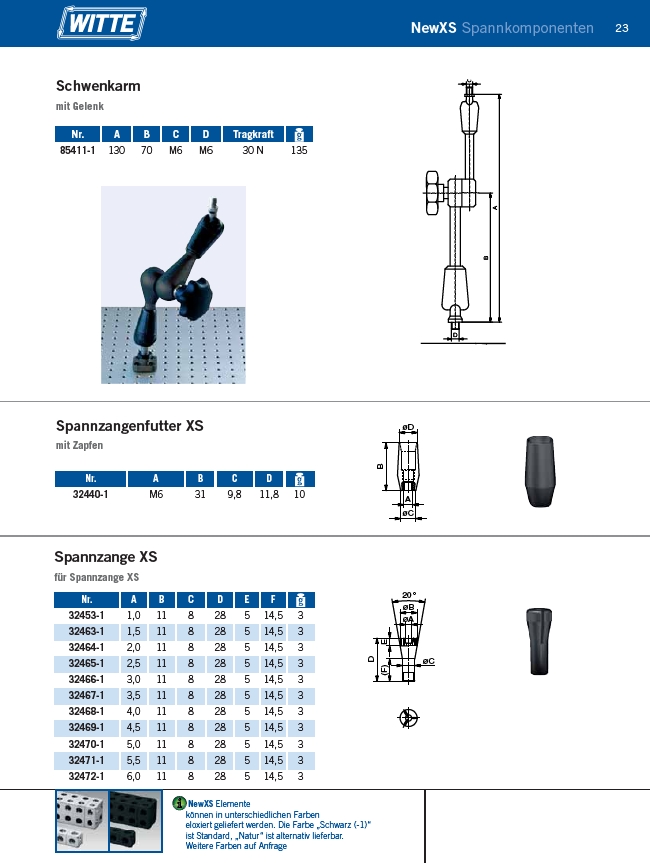

NewXS Spannkomponenten
NewXS Elemente
können in unterschiedlichen Farben
eloxiert geliefert werden. Die Farbe „Schwarz (-1)“
ist Standard, „Natur“ ist alternativ lieferbar.
Weitere Farben auf Anfrage
Schwenkarm
mit Gelenk
Spannzangenfutter XS
mit Zapfen
Spannzange XS
für Spannzange XS
