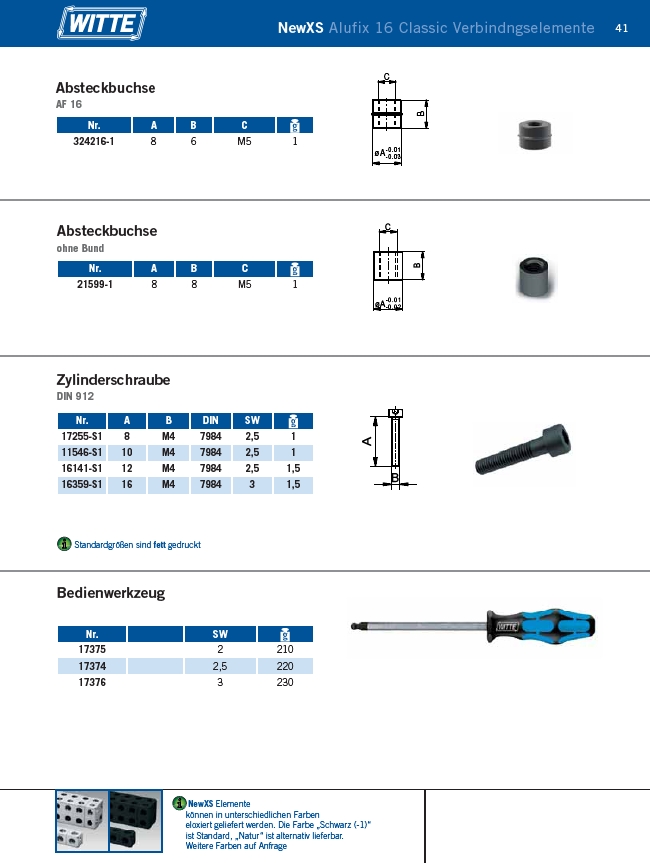

NewXS Alufix 16 Classic Verbindngselemente
C
øA-0.01
-0.03
B
%
%
Absteckbuchse
AF 16
Nr. A B C
324216-1 8 6 M5 1
Absteckbuchse
ohne Bund
Nr. A B C
21599-1 8 8 M5 1
41
Standardgrößen sind fett gedruckt
i
Zylinderschraube
DIN 912
i
Nr. A B DIN SW
17255-S1 8 M4 7984 2,5 1
11546-S1 10 M4 7984 2,5 1
16141-S1 12 M4 7984 2,5 1,5
16359-S1 16 M4 7984 3 1,5
Bedienwerkzeug
Nr. SW
17375 2 210
17374 2,5 220
17376 3 230
NewXS Elemente
können in unterschiedlichen Farben
eloxiert geliefert werden. Die Farbe „Schwarz (-1)“
ist Standard, „Natur“ ist alternativ lieferbar.
Weitere Farben auf Anfrage
