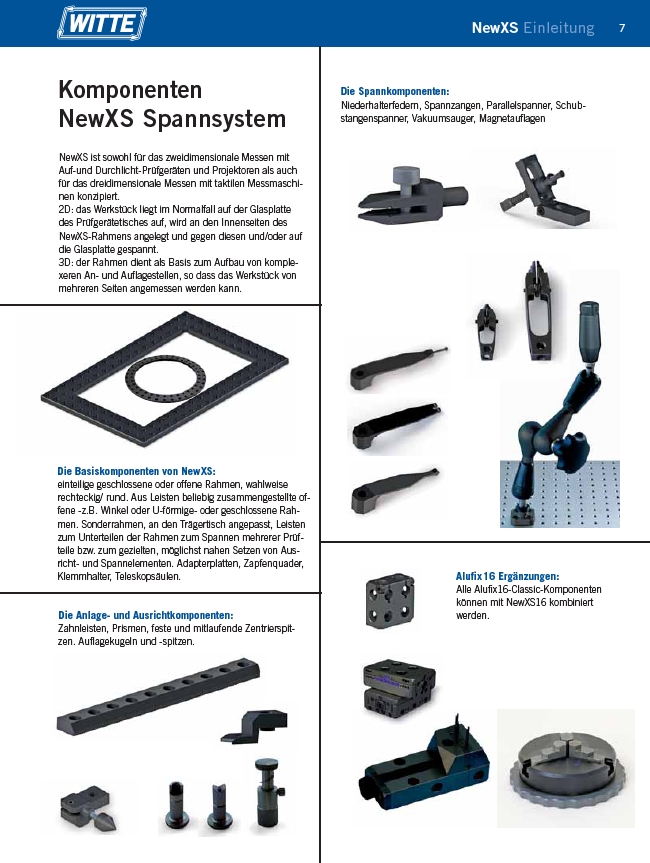

NewXS Einleitung 7
Komponenten
NewXS Spannsystem
Die Basiskomponenten von NewXS:
einteilige geschlossene oder offene Rahmen, wahlweise
rechteckig/ rund. Aus Leisten beliebig zusammengestellte offene
-z.B. Winkel oder U-förmige- oder geschlossene Rahmen.
Sonderrahmen, an den Trägertisch angepasst, Leisten
zum Unterteilen der Rahmen zum Spannen mehrerer Prüfteile
bzw. zum gezielten, möglichst nahen Setzen von Ausricht
und Spannelementen. Adapterplatten, Zapfenquader,
Klemmhalter, Teleskopsäulen. Alufix 16 Ergänzungen:
Alle Alufix16-Classic-Komponenten
können mit NewXS16 kombiniert
werden.
NewXS ist sowohl für das zweidimensionale Messen mit
Auf-und Durchlicht-Prüfgeräten und Projektoren als auch
für das dreidimensionale Messen mit taktilen Messmaschinen
konzipiert.
2D: das Werkstück liegt im Normalfall auf der Glasplatte
des Prüfgerätetisches auf, wird an den Innenseiten des
NewXS-Rahmens angelegt und gegen diesen und/oder auf
die Glasplatte gespannt.
3D: der Rahmen dient als Basis zum Aufbau von komplexeren
An- und Auflagestellen, so dass das Werkstück von
mehreren Seiten angemessen werden kann.
Die Spannkomponenten:
Niederhalterfedern, Spannzangen, Parallelspanner, Schubstangenspanner,
Vakuumsauger, Magnetauflagen
Die Anlage- und Ausrichtkomponenten:
Zahnleisten, Prismen, feste und mitlaufende Zentrierspitzen.
Auflagekugeln und -spitzen.
