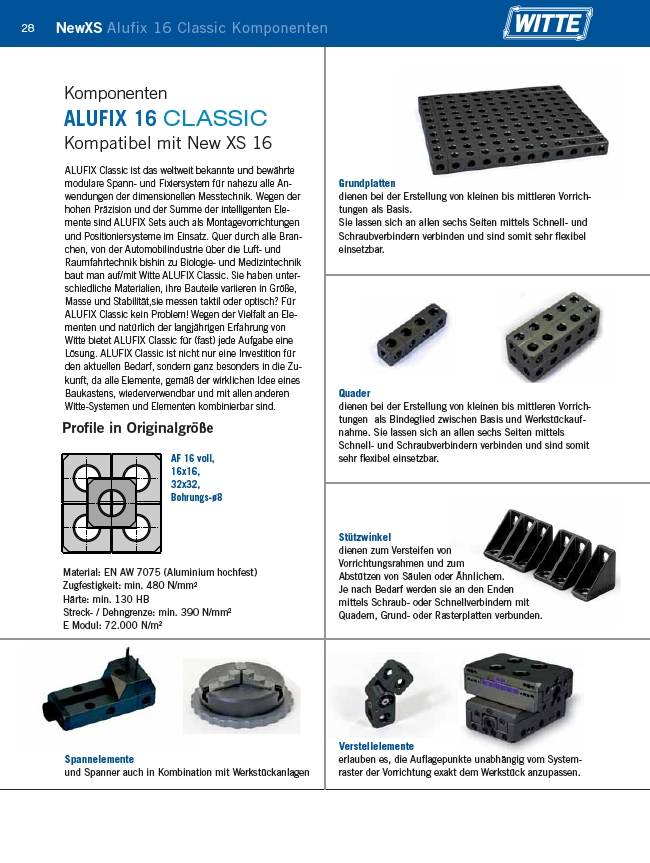

28 NewXS Alufix 16 Classic Komponenten
Komponenten
ALUFIX 16 CLASSIC
Kompatibel mit New XS 16
Grundplatten
dienen bei der Erstellung von kleinen bis mittleren Vorrichtungen
als Basis.
Sie lassen sich an allen sechs Seiten mittels Schnell- und
Schraubverbindern verbinden und sind somit sehr flexibel
einsetzbar.
Quader
dienen bei der Erstellung von kleinen bis mittleren Vorrichtungen
als Bindeglied zwischen Basis und Werkstückaufnahme.
Sie lassen sich an allen sechs Seiten mittels
Schnell- und Schraubverbindern verbinden und sind somit
sehr flexibel einsetzbar.
Stützwinkel
dienen zum Versteifen von
Vorrichtungsrahmen und zum
Abstützen von Säulen oder Ähnlichem.
Je nach Bedarf werden sie an den Enden
mittels Schraub- oder Schnellverbindern mit
Quadern, Grund- oder Rasterplatten verbunden.
Verstellelemente
erlauben es, die Auflagepunkte unabhängig vom System -
raster der Vorrichtung exakt dem Werkstück anzupassen.
ALUFIX Classic ist das weltweit bekannte und bewährte
modulare Spann- und Fixiersystem für nahezu alle Anwendungen
der dimensionellen Messtechnik. Wegen der
hohen Präzision und der Summe der intelligenten Elemente
sind ALUFIX Sets auch als Montagevorrichtungen
und Positioniersysteme im Einsatz. Quer durch alle Branchen,
von der Automobilindustrie über die Luft- und
Raumfahrtechnik bishin zu Biologie- und Medizintechnik
baut man auf/mit Witte ALUFIX Classic. Sie haben unterschiedliche
Materialien, ihre Bauteile variieren in Größe,
Masse und Stabilität,sie messen taktil oder optisch? Für
ALUFIX Classic kein Problem! Wegen der Vielfalt an Elementen
und natürlich der langjährigen Erfahrung von
Witte bietet ALUFIX Classic für (fast) jede Aufgabe eine
Lösung. ALUFIX Classic ist nicht nur eine Investition für
den aktuellen Bedarf, sondern ganz besonders in die Zukunft,
da alle Elemente, gemäß der wirklichen Idee eines
Baukastens, wiederverwendbar und mit allen anderen
Witte-Systemen und Elementen kombinierbar sind.
Profile in Originalgröße
AF 16 voll,
16x16,
32x32,
Bohrungs-ø8
Material: EN AW 7075 (Aluminium hochfest)
Zugfestigkeit: min. 480 N/mm2
Härte: min. 130 HB
Streck- / Dehngrenze: min. 390 N/mm2
E Modul: 72.000 N/m²
Spannelemente
und Spanner auch in Kombination mit Werkstückanlagen
