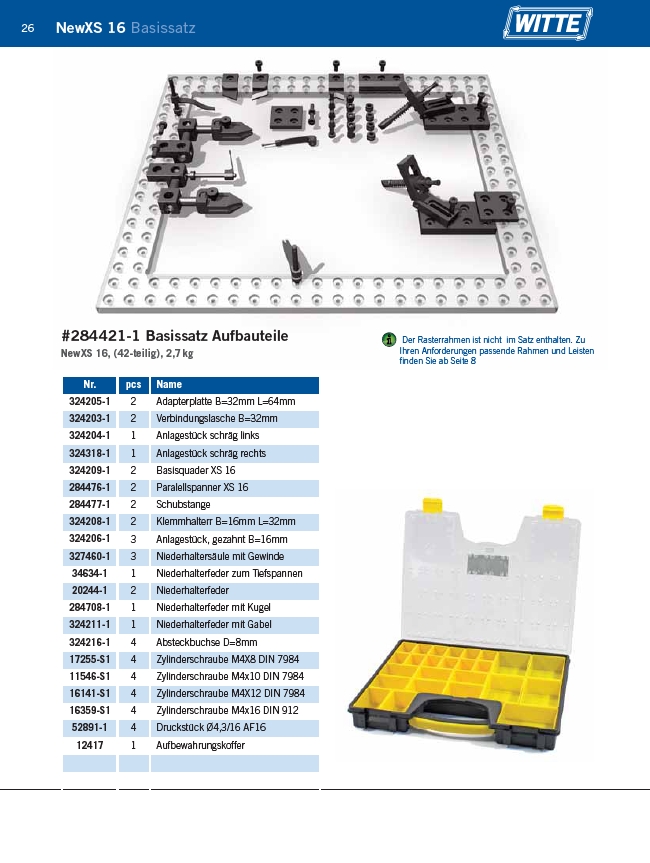

NewXS 16 Basissatz
#284421-1 Basissatz Aufbauteile
NewXS 16, (42-teilig), 2,7 kg
Der Rasterrahmen ist nicht im Satz enthalten. Zu
Ihren Anforderungen passende Rahmen und Leisten
finden Sie ab Seite 8
Nr. pcs Name
324205-1 2 Adapterplatte B=32mm L=64mm
324203-1 2 Verbindungslasche B=32mm
324204-1 1 Anlagestück schräg links
324318-1 1 Anlagestück schräg rechts
324209-1 2 Basisquader XS 16
284476-1 2 Paralellspanner XS 16
284477-1 2 Schubstange
324208-1 2 Klemmhalterr B=16mm L=32mm
324206-1 3 Anlagestück, gezahnt B=16mm
327460-1 3 Niederhaltersäule mit Gewinde
34634-1 1 Niederhalterfeder zum Tiefspannen
20244-1 2 Niederhalterfeder
284708-1 1 Niederhalterfeder mit Kugel
324211-1 1 Niederhalterfeder mit Gabel
324216-1 4 Absteckbuchse D=8mm
17255-S1 4 Zylinderschraube M4X8 DIN 7984
11546-S1 4 Zylinderschraube M4x10 DIN 7984
16141-S1 4 Zylinderschraube M4X12 DIN 7984
16359-S1 4 Zylinderschraube M4x16 DIN 912
52891-1 4 Druckstück Ø4,3/16 AF16
12417 1 Aufbewahrungskoffer
