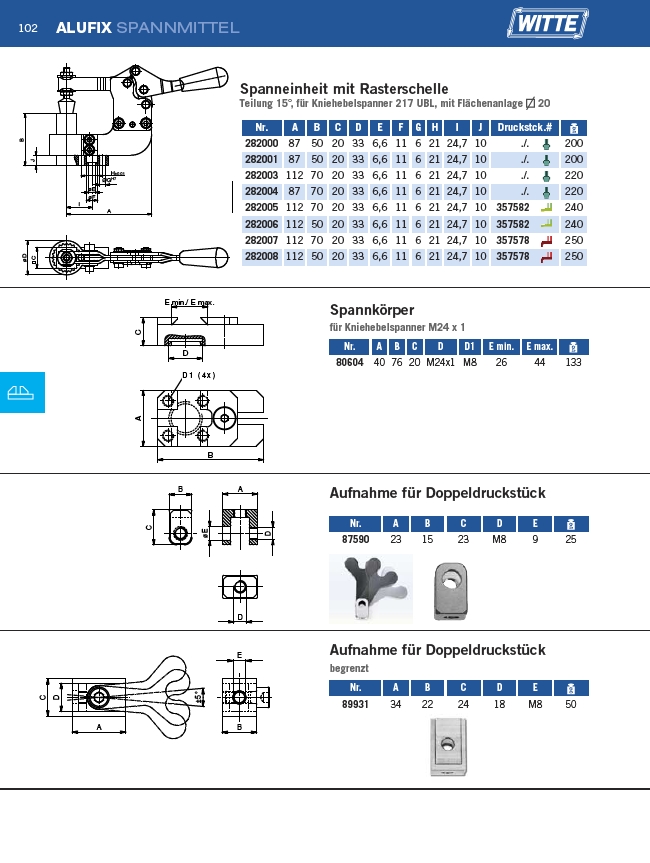

Spanneinheit mit Rasterschelle
Teilung 15°, für Kniehebelspanner 217 UBL, mit Flächenanlage 20
��
Nr. A B C D E F G H I J Druckstck.#
282000 87 50 20 33 6,6 11 6 21 24,7 10 ./. 200
282001 87 50 20 33 6,6 11 6 21 24,7 10 ./. 200
282003 112 70 20 33 6,6 11 6 21 24,7 10 ./. 220
282004 87 70 20 33 6,6 11 6 21 24,7 10 ./. 220
282005 112 70 20 33 6,6 11 6 21 24,7 10 357582 240
282006 112 50 20 33 6,6 11 6 21 24,7 10 357582 240
282007 112 70 20 33 6,6 11 6 21 24,7 10 357578 250
282008 112 50 20 33 6,6 11 6 21 24,7 10 357578 250
��
E min./ E max.
�� ��
��
����
Spannkörper
für Kniehebelspanner M24 x 1
Nr. A B C D E
87590 23 15 23 M8 9 25
Nr. A B C D E
89931 34 22 24 18 M8 50
��
��
��
������
�� ��
��
����
��
����
����
��������
��
��
�� �� �� �� �� ��
��
������������
A
B
C
D
D 1 ( 4 x )
Nr. A B C D D1 E min. E max.
80604 40 76 20 M24x1 M8 26 44 133
ALUFIX SPANNMITTEL
Aufnahme für Doppeldruckstück
Aufnahme für Doppeldruckstück
