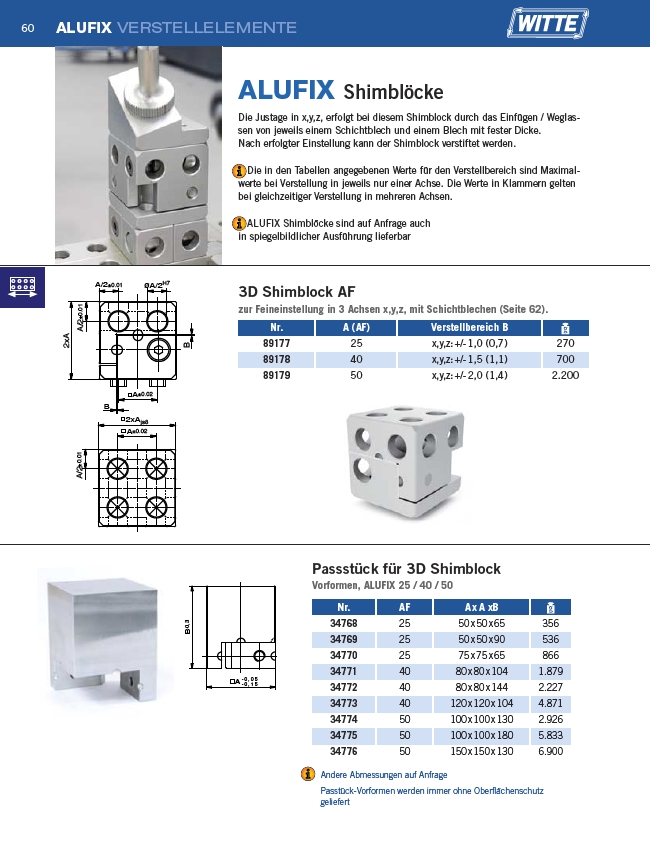

60
ALUFIX VERSTELLELEMENTE
������������
����������������
������������
��
���������������� ������������
������������
����������������
������
��
ALUFIX Shimblöcke
Die Justage in x,y,z, erfolgt bei diesem Shimblock durch das Einfügen / Weglassen
von jeweils einem Schichtblech und einem Blech mit fester Dicke.
Nach erfolgter Einstellung kann der Shimblock verstiftet werden.
Die in den Tabellen angegebenen Werte für den Verstellbereich sind Maximalwerte
bei Verstellung in jeweils nur einer Achse. Die Werte in Klammern gelten
bei gleichzeitiger Verstellung in mehreren Achsen.
ALUFIX Shimblöcke sind auf Anfrage auch
in spiegelbildlicher Ausführung lieferbar
Passstück für 3D Shimblock
Vorformen, ALUFIX 25 / 40 / 50
Nr. AF A x A xB
34768 25 50 x 50 x 65 356
34769 25 50 x 50 x 90 536
34770 25 75 x 75 x 65 866
34771 40 80 x 80 x 104 1.879
34772 40 80 x 80 x 144 2.227
34773 40 120 x 120 x 104 4.871
34774 50 100 x 100 x 130 2.926
34775 50 100 x 100 x 180 5.833
34776 50 150 x 150 x 130 6.900
A- 0 , 0 5
- 0 , 1 5
B-0,3
3D Shimblock AF
zur Feineinstellung in 3 Achsen x,y,z, mit Schichtblechen (Seite 62).
Nr. A (AF) Verstellbereich B
89177 25 x,y,z: +/- 1,0 (0,7) 270
89178 40 x,y,z: +/- 1,5 (1,1) 700
89179 50 x,y,z: +/- 2,0 (1,4) 2.200
Andere Abmessungen auf Anfrage
Passtück-Vorformen werden immer ohne Oberflächenschutz
geliefert
