43
Nr. A (AF) B
30667 25 6,8 195
ALUFIX VERSTELLELEMENTE
B
3xAjs8
Ajs8
4xA±0.01
A/2±0.01
øA/2H7
2xA±0.01
A±0.01
js8A
A±0.01
ØA/2H7
A
D
C
B
Spezielle Verbindungselemente für Schwenkarme
auf Seite 122
ALUFIX CLASSIC Elemente können in
unterschiedlichen Farben eloxiert geliefert
werden. Die Farbe „Natur“ ist Standard,
„Schwarz“(-1) ist alternativ lieferbar. Weitere
Farben auf Anfrage

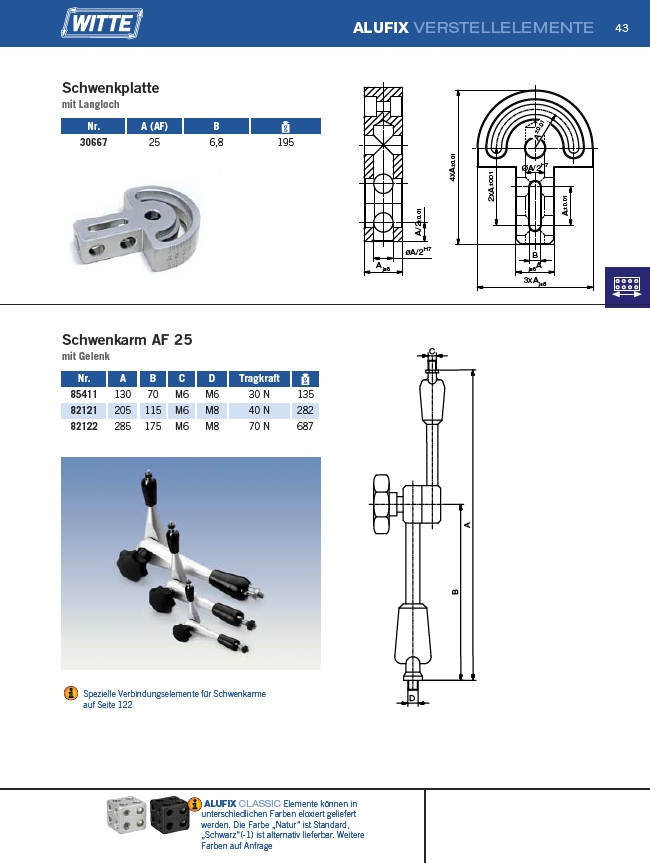

Schwenkplatte
mit Langloch
Schwenkarm AF 25
mit Gelenk
Nr. A B C D Tragkraft
85411 130 70 M6 M6 30 N 135
82121 205 115 M6 M8 40 N 282
82122 285 175 M6 M8 70 N 687
