106
A B C D E F G H I J
18 50 36,5 110 145,5 9 112 20 M8 80 991
ALUFIX SPANNMITTEL
Toleranzen in der Werkstückdicke werden
im Bereich ±0,3mm ausgeglichen.
Schnelles Einstellen der Werkstückdicke
möglich. Großer Abstand des Betätigungshebels
zur Spannfläche = mehr
Bewegungsfreiheit und weniger Bauteilkollisionen
durch horizontale Hebelbewegung.
Hakenausrichtung unabhängig von der
Hebelorientierung stufenlos um 360°
drehbar.
Auflagering stufenlos um 360° drehbar.

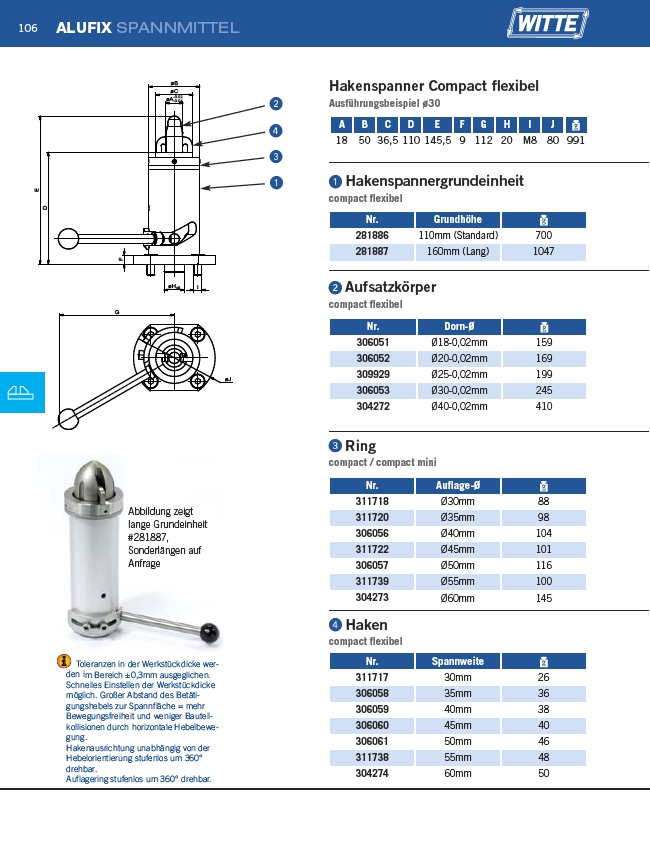

Hakenspanner Compact flexibel
Ausführungsbeispiel ø30
Hakenspannergrundeinheit
compact flexibel
Nr. Grundhöhe
281886 110mm (Standard) 700
281887 160mm (Lang) 1047
Aufsatzkörper
compact flexibel
Nr. Dorn-Ø
306051 Ø18-0,02mm 159
306052 Ø20-0,02mm 169
309929 Ø25-0,02mm 199
306053 Ø30-0,02mm 245
304272 Ø40-0,02mm 410
Ring
compact / compact mini
Nr. Auflage-Ø
311718 Ø30mm 88
311720 Ø35mm 98
306056 Ø40mm 104
311722 Ø45mm 101
306057 Ø50mm 116
311739 Ø55mm 100
304273 Ø60mm 145
Haken
compact flexibel
Nr. Spannweite
311717 30mm 26
306058 35mm 36
306059 40mm 38
306060 45mm 40
306061 50mm 46
311738 55mm 48
304274 60mm 50
Abbildung zeigt
lange Grundeinheit
#281887,
Sonderlängen auf
Anfrage
