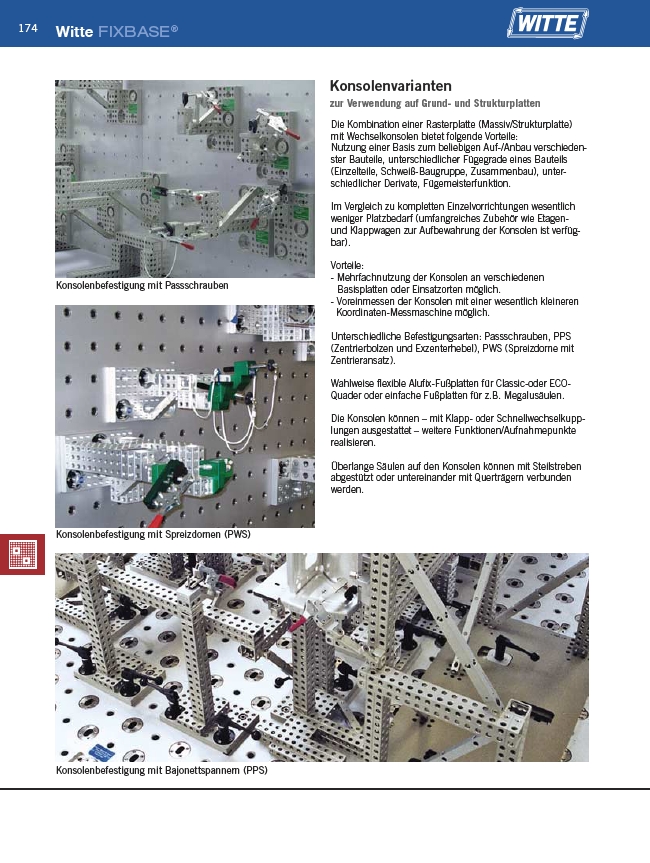

174 Witte FIXBASE®
Konsolenvarianten
zur Verwendung auf Grund- und Strukturplatten
Die Kombination einer Rasterplatte (Massiv/Strukturplatte)
mit Wechselkonsolen bietet folgende Vorteile:
Nutzung einer Basis zum beliebigen Auf-/Anbau verschiedenster
Bauteile, unterschiedlicher Fügegrade eines Bauteils
(Einzelteile, Schweiß-Baugruppe, Zusammenbau), unterschiedlicher
Derivate, Fügemeisterfunktion.
Im Vergleich zu kompletten Einzelvorrichtungen wesentlich
weniger Platzbedarf (umfangreiches Zubehör wie Etagen-
und Klappwagen zur Aufbewahrung der Konsolen ist verfügbar).
Vorteile:
- Mehrfachnutzung der Konsolen an verschiedenen
Basisplatten oder Einsatzorten möglich.
- Voreinmessen der Konsolen mit einer wesentlich kleineren
Koordinaten-Messmaschine möglich.
Unterschiedliche Befestigungsarten: Passschrauben, PPS
(Zentrierbolzen und Exzenterhebel), PWS (Spreizdorne mit
Zentrieransatz).
Wahlweise flexible Alufix-Fußplatten für Classic-oder ECOQuader
oder einfache Fußplatten für z.B. Megalusäulen.
Die Konsolen können – mit Klapp- oder Schnellwechselkupplungen
ausgestattet – weitere Funktionen/Aufnahmepunkte
realisieren.
Überlange Säulen auf den Konsolen können mit Steilstreben
abgestützt oder untereinander mit Querträgern verbunden
werden.
Konsolenbefestigung mit Passschrauben
Konsolenbefestigung mit Spreizdornen (PWS)
Konsolenbefestigung mit Bajonettspannern (PPS)
