ALUFIX SPANNMITTEL

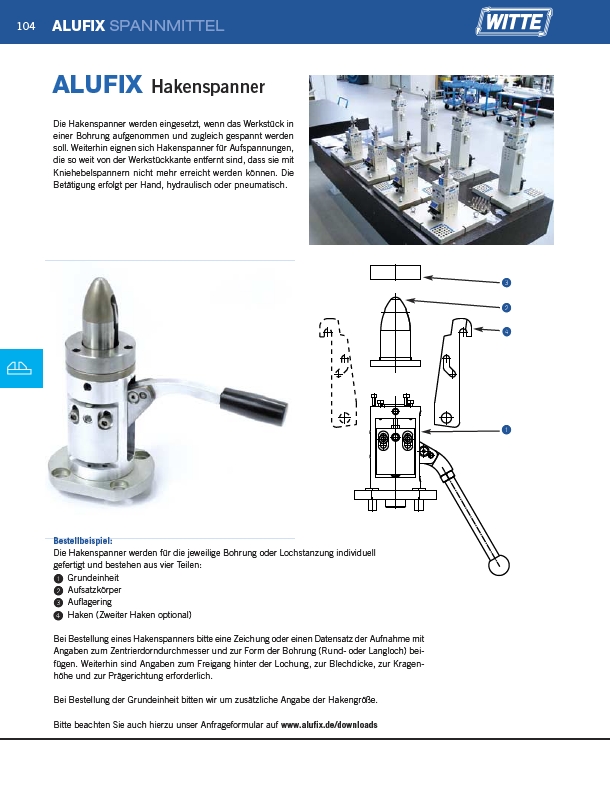

ALUFIX Hakenspanner
Die Hakenspanner werden eingesetzt, wenn das Werkstück in
einer Bohrung aufgenommen und zugleich gespannt werden
soll. Weiterhin eignen sich Hakenspanner für Aufspannungen,
die so weit von der Werk stück kante entfernt sind, dass sie mit
Kniehebelspannern nicht mehr erreicht werden können. Die
Betätigung erfolgt per Hand, hydraulisch oder pneumatisch.
Bestellbeispiel:
Die Hakenspanner werden für die jeweilige Bohrung oder Lochstanzung individuell
gefertigt und bestehen aus vier Teilen:
Grundeinheit
Aufsatzkörper
Auflagering
Haken (Zweiter Haken optional)
Bei Bestellung eines Hakenspanners bitte eine Zeichung oder einen Datensatz der Aufnahme mit
Angaben zum Zentrierdorndurchmesser und zur Form der Bohrung (Rund- oder Langloch) beifügen.
Weiterhin sind Angaben zum Freigang hinter der Lochung, zur Blechdicke, zur Kragenhöhe
und zur Prägerichtung erforderlich.
Bei Bestellung der Grundeinheit bitten wir um zusätzliche Angabe der Hakengröße.
Bitte beachten Sie auch hierzu unser Anfrageformular auf www.alufix.de/downloads
