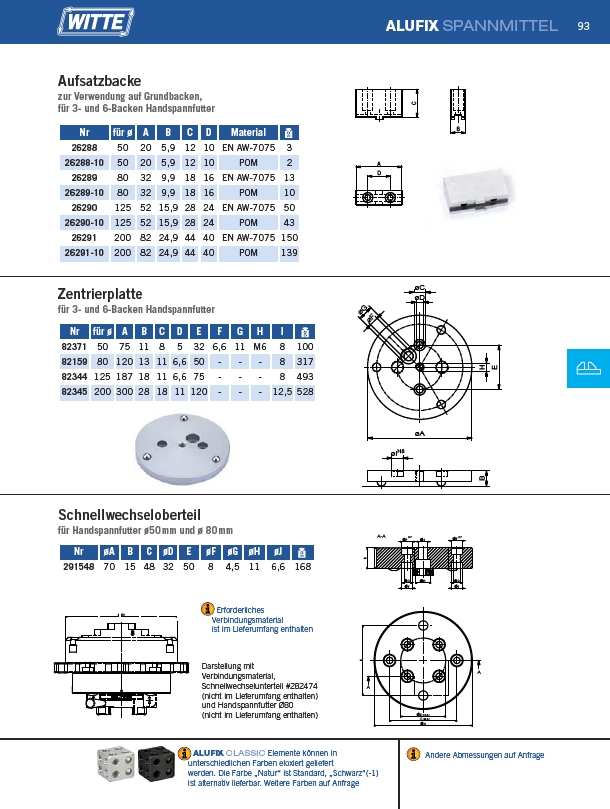

93
��
��
��
��
��
��������
����
��
����
����
����
����
��
�� �� ���� �� ����
�� ����������������
������
��
����
����
�� ��
����
�� ��
����
����
��
����
�� ������
�� ����
������
������ ��
������
����������
�� ����
��
��
Aufsatzbacke
zur Verwendung auf Grundbacken,
für 3- und 6-Backen Handspannfutter
Nr für ø A B C D Material
26288 50 20 5,9 12 10 EN AW-7075 3
26288-10 50 20 5,9 12 10 POM 2
26289 80 32 9,9 18 16 EN AW-7075 13
26289-10 80 32 9,9 18 16 POM 10
26290 125 52 15,9 28 24 EN AW-7075 50
26290-10 125 52 15,9 28 24 POM 43
26291 200 82 24,9 44 40 EN AW-7075 150
26291-10 200 82 24,9 44 40 POM 139
Zentrierplatte
für 3- und 6-Backen Handspannfutter
Nr für ø A B C D E F G H I
82371 50 75 11 8 5 32 6,6 11 M6 8 100
82159 80 120 13 11 6,6 50 - - - 8 317
82344 125 187 18 11 6,6 75 - - - 8 493
82345 200 300 28 18 11 120 - - - 12,5 528
Schnellwechseloberteil
für Handspannfutter ø50 mm und ø 80 mm
Nr øA B C øD E øF øG øH øJ
291548 70 15 48 32 50 8 4,5 11 6,6 168
�� ������
ALUFIX CLASSIC Elemente können in
unterschiedlichen Farben eloxiert geliefert
werden. Die Farbe „Natur“ ist Standard, „Schwarz“(-1)
ist alternativ lieferbar. Weitere Farben auf Anfrage
ALUFIX SPANNMITTEL
Andere Abmessungen auf Anfrage
Erforderliches
Verbindungsmaterial
ist im Lieferumfang enthalten
Darstellung mit
Verbindungsmaterial,
Schnellwechselunterteil #282474
(nicht im Lieferumfang enthalten)
und Handspannfutter Ø80
(nicht im Lieferumfang enthalten)
