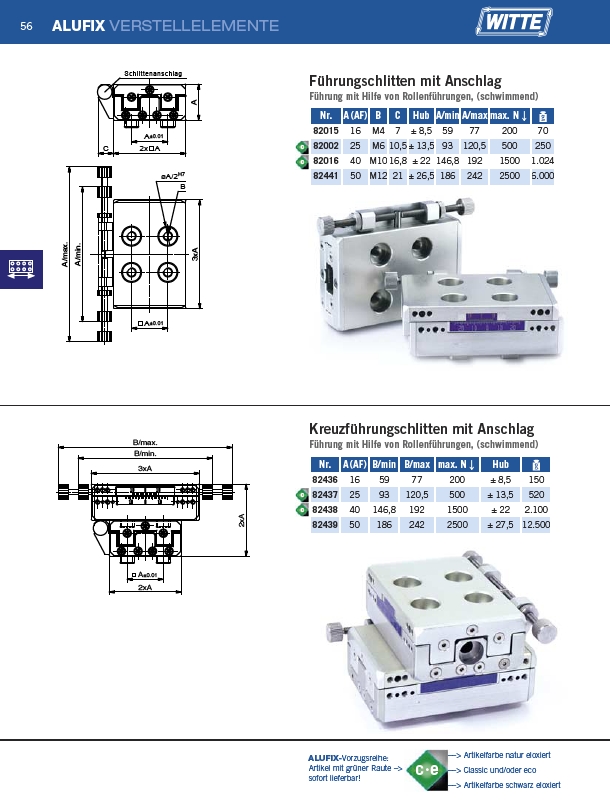

ALUFIX VERSTELLELEMENTE
Führungschlitten mit Anschlag
Führung mit Hilfe von Rollenführungen, (schwimmend)
Nr. A (AF) B C Hub A/min A/max max. N
82015 16 M4 7 ± 8,5 59 77 200 70
82002 25 M6 10,5 ± 13,5 93 120,5 500 250
82016 40 M10 16,8 ± 22 146,8 192 1500 1.024
82441 50 M12 21 ± 26,5 186 242 2500 6.000
Kreuzführungschlitten mit Anschlag
Führung mit Hilfe von Rollenführungen, (schwimmend)
Nr. A (AF) B/min B/max max. N Hub
82436 16 59 77 200 ± 8,5 150
82437 25 93 120,5 500 ± 13,5 520
82438 40 146,8 192 1500 ± 22 2.100
82439 50 186 242 2500 ± 27,5 12.500
ALUFIX-Vorzugsreihe:
Artikel mit grüner Raute –>
sofort lieferbar!
––> Artikelfarbe natur eloxiert
––> Classic und/oder eco
––> Artikelfarbe schwarz eloxiert
