89
����
����
����
ØB
����
��
��
��
��
��
��
F
G
H
øA
øC
øB
øD
ø
E
C
ØA
D
Nr. A B C D
82340 50 60 23,4 17,3 97
82090 80 96 35 25,3 380
82135 125 146 53,1 38,4 1.385
82210 200 236 79,1 55,3 5.120
Konzentrizität Grundkörper zum Werkstück:
Wiederholgenauigkeit max. 0,1mm, Absolutgenauigkeit 0,3mm
Weitere Abmessungen
ø A B C D E F G H I
50 1,5-29 18-45 30-57 42-69 17,3 18,4 21 23,4 30,3
80 2-44 27-69 47-89 66-108 25,3 27 31 35 44,8
125 3-71 44-112 76-144 108-176 38,4 41,1 47,1 53,1 69
200 5-113 59-167 113-221 169-277 55,3 63,1 71,1 79,1 103,3
ø A B C D E F G H I
50 10-30 22-42 34-54 50-70 17,3 18,4 21 23,4 30,3
80 18-43 36-61 56-81 81-106 25,3 27 31 35 44,8
125 27-68 59-100 91-132 131-172 38,4 41,1 47,1 53,1 69
200 43-110 99-166 153-220 207-274 55,3 63,1 71,1 79,1 103,3
ALUFIX SPANNMITTEL
ALUFIX CLASSIC Elemente können in
unterschiedlichen Farben eloxiert geliefert
werden. Die Farbe „Natur“ ist Standard, „Schwarz“(-1)
ist alternativ lieferbar. Weitere Farben auf Anfrage
Andere Abmessungen auf Anfrage

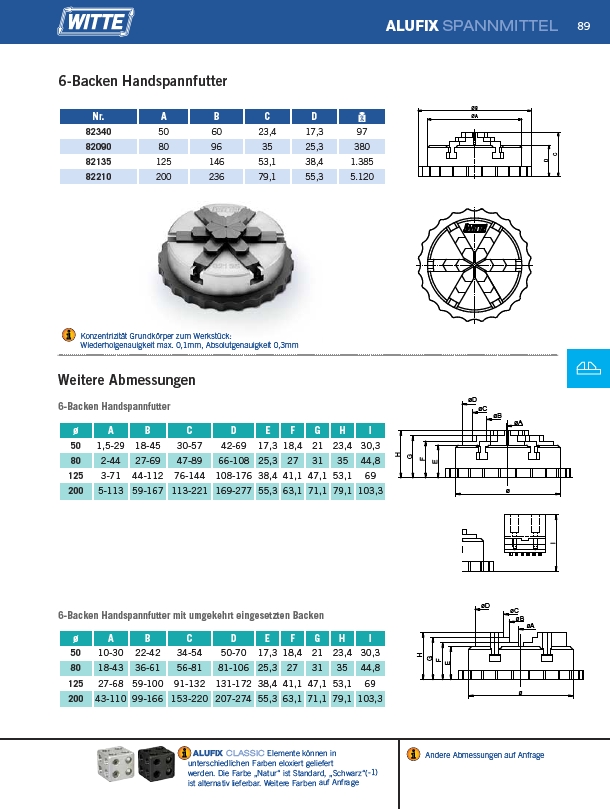

6-Backen Handspannfutter
6-Backen Handspannfutter
6-Backen Handspannfutter mit umgekehrt eingesetzten Backen
