108 ALUFIX VERBINDUNGSELEMENTE
Um Beschädigungen zu vermeiden,
sollten die empfohlenen max. Drehmomente
eingehalten werden, ansonsten
können die Köpfe der Bolzen abreißen.
Verbindung
verschiedener Systemgrößen
ALUFIX-Elemente unterschiedlicher System größen
lassen sich mit Hilfe von
• Reduzier - Absteckbuchsen
• Sonderdruckstück/-Mutter
• Reduzier - Schloßbolzen
verbinden

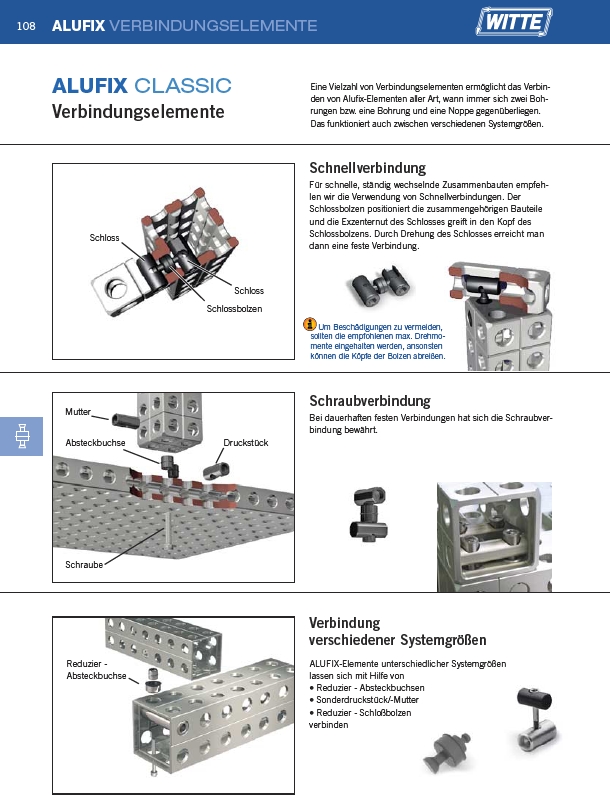

ALUFIX CLASSIC
Verbindungselemente
Eine Vielzahl von Verbindungselementen ermöglicht das Verbinden
von Alufix-Elementen aller Art, wann immer sich zwei Bohrungen
bzw. eine Bohrung und eine Noppe gegenüberliegen.
Das funktioniert auch zwischen verschiedenen Systemgrößen.
Schnellverbindung
Für schnelle, ständig wechselnde Zusam menbauten empfehlen
wir die Verwendung von Schnellverbind un gen. Der
Schlossbolzen positioniert die zusammengehörigen Bauteile
und die Exzenternut des Schlosses greift in den Kopf des
Schlossbol z ens. Durch Dreh ung des Schlosses er reicht man
dann eine feste Verbindung.
Schraubverbindung
Bei dauerhaften festen Verbindungen hat sich die Schraubverbindung
bewährt.
Schloss
Reduzier -
Absteckbuchse
Schlossbolzen
Mutter
Absteckbuchse Druckstück
Schraube
Schloss
