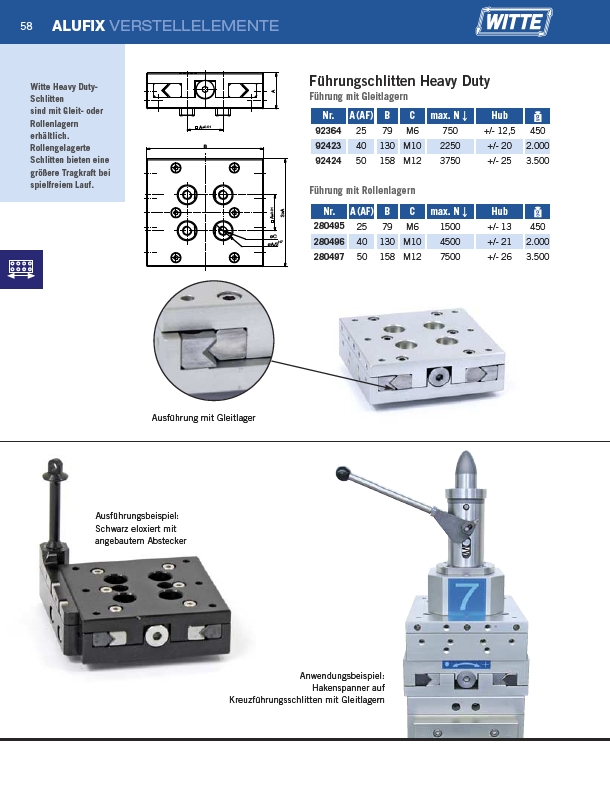

58
ALUFIX VERSTELLELEMENTE
������������
��
������
��
������������
����
������������
Führungschlitten Heavy Duty
Führung mit Gleitlagern
Nr. A (AF) B C max. N Hub
92364 25 79 M6 750 +/- 12,5 450
92423 40 130 M10 2250 +/- 20 2.000
92424 50 158 M12 3750 +/- 25 3.500
Führung mit Rollenlagern
Nr. A (AF) B C max. N Hub
280495 25 79 M6 1500 +/- 13 450
280496 40 130 M10 4500 +/- 21 2.000
280497 50 158 M12 7500 +/- 26 3.500
Ausführung mit Gleitlager
Witte Heavy Duty-
Schlitten
sind mit Gleit- oder
Rollenlagern
erhältlich.
Rollengelagerte
Schlitten bieten eine
größere Tragkraft bei
spielfreiem Lauf.
Ausführungsbeispiel:
Schwarz eloxiert mit
angebautem Abstecker
Anwendungsbeispiel:
Hakenspanner auf
Kreuzführungsschlitten mit Gleitlagern
