117

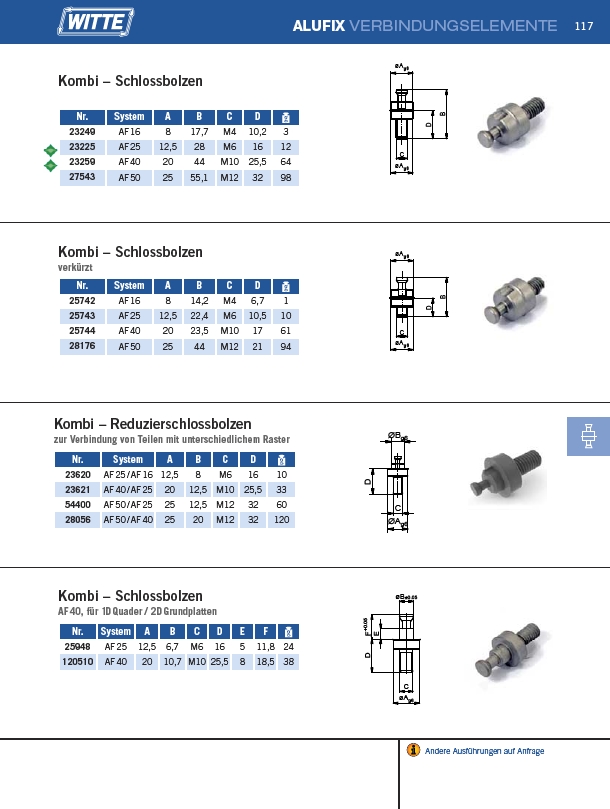

Kombi – Schlossbolzen
Nr. System A B C D
23249 AF 16 8 17,7 M4 10,2 3
23225 AF 25 12,5 28 M6 16 12
23259 AF 40 20 44 M10 25,5 64
27543 AF 50 25 55,1 M12 32 98
Kombi – Schlossbolzen
verkürzt
Nr. System A B C D
25742 AF 16 8 14,2 M4 6,7 1
25743 AF 25 12,5 22,4 M6 10,5 10
25744 AF 40 20 23,5 M10 17 61
28176 AF 50 25 44 M12 21 94
Kombi – Reduzierschlossbolzen
zur Verbindung von Teilen mit unterschiedlichem Raster
Nr. System A B C D
23620 AF 25 / AF 16 12,5 8 M6 16 10
23621 AF 40 / AF 25 20 12,5 M10 25,5 33
54400 AF 50 / AF 25 25 12,5 M12 32 60
28056 AF 50 / AF 40 25 20 M12 32 120
ALUFIX VERBINDUNGSELEMENTE
Nr. System A B C D E F
25948 AF 25 12,5 6,7 M6 16 5 11,8 24
120510 AF 40 20 10,7 M10 25,5 8 18,5 38
��
��������
��
��������
��
��
��������
��������
��
��
��
��
��������
��������
������������
��
��������������
��
��������
��
Andere Ausführungen auf Anfrage
Kombi – Schlossbolzen
AF 40, für 1D Quader / 2D Grundplatten
