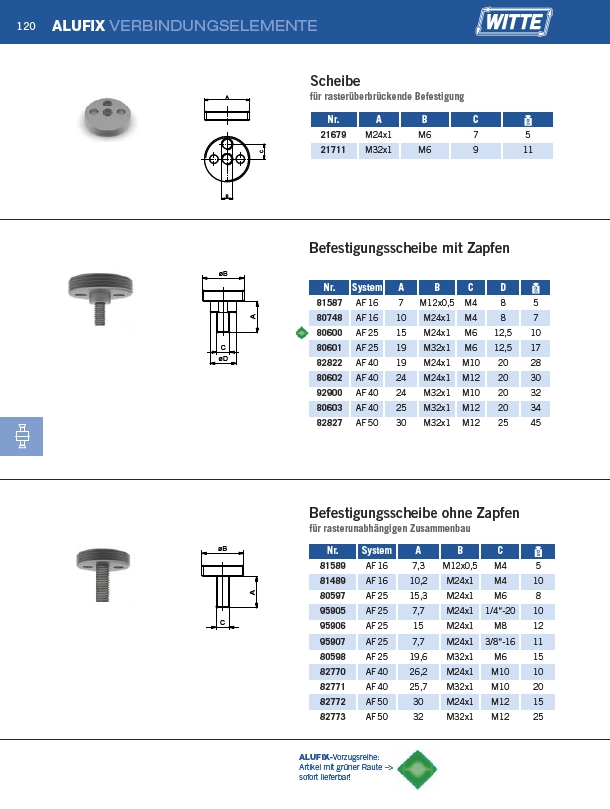

120
Scheibe
für rasterüberbrückende Befestigung
Befestigungsscheibe mit Zapfen
Nr. System A B C
81589 AF 16 7,3 M12x0,5 M4 5
81489 AF 16 10,2 M24x1 M4 10
80597 AF 25 15,3 M24x1 M6 8
95905 AF 25 7,7 M24x1 1/4“-20 10
95906 AF 25 15 M24x1 M8 12
95907 AF 25 7,7 M24x1 3/8“-16 11
80598 AF 25 19,6 M32x1 M6 15
82770 AF 40 26,2 M24x1 M10 10
82771 AF 40 25,7 M32x1 M10 20
82772 AF 50 30 M24x1 M12 15
82773 AF 50 32 M32x1 M12 25
��
��
��
����
����
��
Nr. System A B C D
81587 AF 16 7 M12x0,5 M4 8 5
80748 AF 16 10 M24x1 M4 8 7
80600 AF 25 15 M24x1 M6 12,5 10
80601 AF 25 19 M32x1 M6 12,5 17
82822 AF 40 19 M24x1 M10 20 28
80602 AF 40 24 M24x1 M12 20 30
92900 AF 40 24 M32x1 M10 20 32
80603 AF 40 25 M32x1 M12 20 34
82827 AF 50 30 M32x1 M12 25 45
����
��
��
��
Nr. A B C
21679 M24x1 M6 7 5
21711 M32x1 M6 9 11
ALUFIX VERBINDUNGSELEMENTE
Befestigungsscheibe ohne Zapfen
für rasterunabhängigen Zusammenbau
ALUFIX-Vorzugsreihe:
Artikel mit grüner Raute –>
sofort lieferbar!
