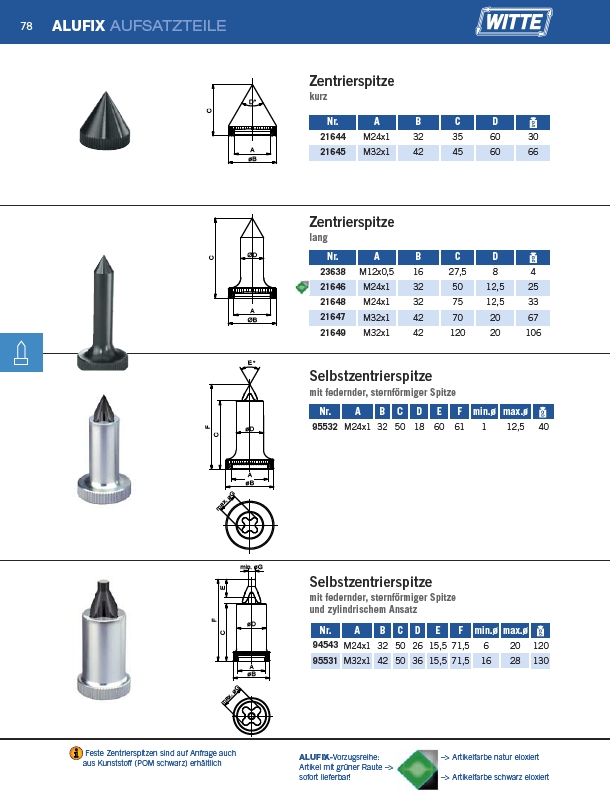

78
ALUFIX AUFSATZTEILE
��
����
��
����
��
����
��
����
����
��
����
��
����
��
�������� ����
�������� ����
����
��
��
����
��
��
������������
Nr. A B C D
21644 M24x1 32 35 60 30
21645 M32x1 42 45 60 66
Nr. A B C D
23638 M12x0,5 16 27,5 8 4
21646 M24x1 32 50 12,5 25
21648 M24x1 32 75 12,5 33
21647 M32x1 42 70 20 67
21649 M32x1 42 120 20 106
Nr. A B C D E F min.ø max.ø
95532 M24x1 32 50 18 60 61 1 12,5 40
Nr. A B C D E F min.ø max.ø
94543 M24x1 32 50 26 15,5 71,5 6 20 120
95531 M32x1 42 50 36 15,5 71,5 16 28 130
Feste Zentrierspitzen sind auf Anfrage auch
aus Kunststoff (POM schwarz) erhältlich
Zentrierspitze
kurz
Zentrierspitze
lang
Selbstzentrierspitze
mit federnder, sternförmiger Spitze
Selbstzentrierspitze
mit federnder, sternförmiger Spitze
und zylindrischem Ansatz
ALUFIX-Vorzugsreihe:
Artikel mit grüner Raute –>
sofort lieferbar!
–> Artikelfarbe natur eloxiert
–> Artikelfarbe schwarz eloxiert
