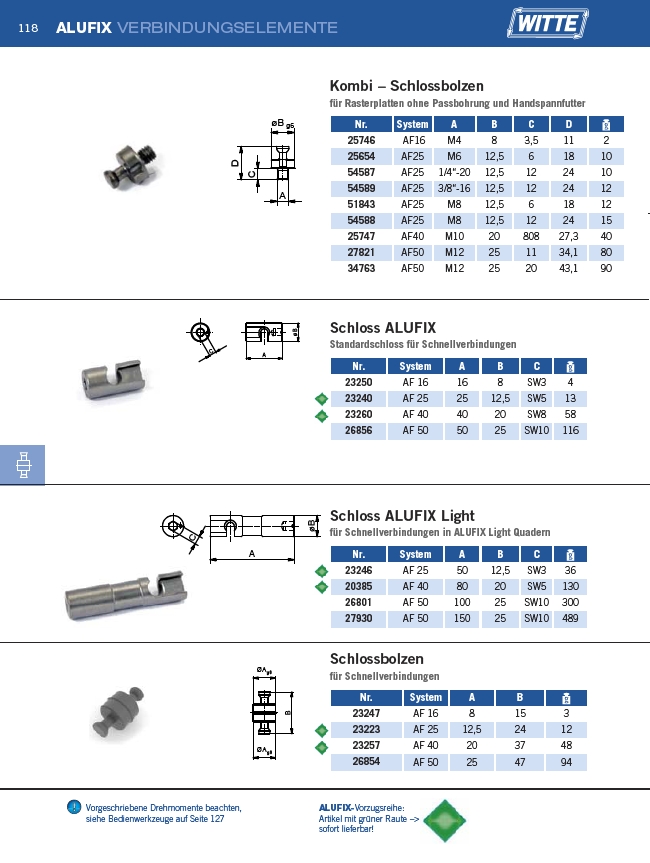

118
��
��
����
Kombi – Schlossbolzen
für Rasterplatten ohne Passbohrung und Handspannfutter
Nr. System A B C
23250 AF 16 16 8 SW3 4
23240 AF 25 25 12,5 SW5 13
23260 AF 40 40 20 SW8 58
26856 AF 50 50 25 SW10 116
���� ��
��
��������
��
��������
Nr. System A B C
23246 AF 25 50 12,5 SW3 36
20385 AF 40 80 20 SW5 130
26801 AF 50 100 25 SW10 300
27930 AF 50 150 25 SW10 489
Nr. System A B
23247 AF 16 8 15 3
23223 AF 25 12,5 24 12
23257 AF 40 20 37 48
26854 AF 50 25 47 94
���� ����
��
��
��
Nr. System A B C D
25746 AF16 M4 8 3,5 11 2
25654 AF25 M6 12,5 6 18 10
54587 AF25 1/4“-20 12,5 12 24 10
54589 AF25 3/8“-16 12,5 12 24 12
51843 AF25 M8 12,5 6 18 12
54588 AF25 M8 12,5 12 24 15
25747 AF40 M10 20 808 27,3 40
27821 AF50 M12 25 11 34,1 80
34763 AF50 M12 25 20 43,1 90
ALUFIX VERBINDUNGSELEMENTE
Vorgeschriebene Drehmomente beachten,
siehe Bedienwerkzeuge auf Seite 127
Schloss ALUFIX
Standardschloss für Schnellverbindungen
Schloss ALUFIX Light
für Schnellverbindungen in ALUFIX Light Quadern
Schlossbolzen
für Schnellverbindungen
ALUFIX-Vorzugsreihe:
Artikel mit grüner Raute –>
sofort lieferbar!
