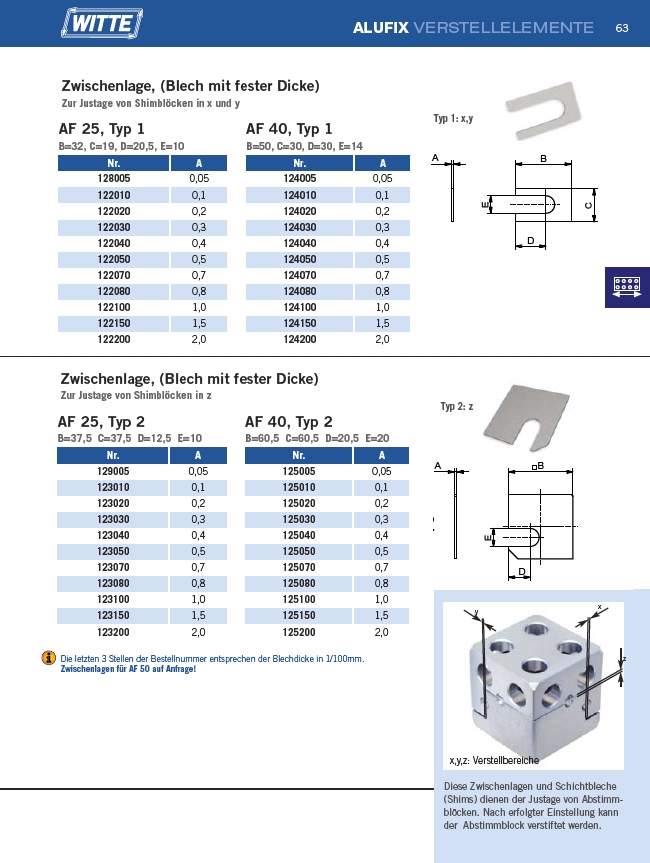

ALUFIX VERSTELLELEMENTE
�� ��
��
��
��
�� ��
��
��
��
63
y x
z
Zwischenlage, (Blech mit fester Dicke)
Zur Justage von Shimblöcken in x und y
Nr. A
128005 0,05
122010 0,1
122020 0,2
122030 0,3
122040 0,4
122050 0,5
122070 0,7
122080 0,8
122100 1,0
122150 1,5
122200 2,0
Nr. A
124005 0,05
124010 0,1
124020 0,2
124030 0,3
124040 0,4
124050 0,5
124070 0,7
124080 0,8
124100 1,0
124150 1,5
124200 2,0
Zwischenlage, (Blech mit fester Dicke)
Zur Justage von Shimblöcken in z
Nr. A
129005 0,05
123010 0,1
123020 0,2
123030 0,3
123040 0,4
123050 0,5
123070 0,7
123080 0,8
123100 1,0
123150 1,5
123200 2,0
Nr. A
125005 0,05
125010 0,1
125020 0,2
125030 0,3
125040 0,4
125050 0,5
125070 0,7
125080 0,8
125100 1,0
125150 1,5
125200 2,0
Die letzten 3 Stellen der Bestellnummer entsprechen der Blechdicke in 1/100mm.
Zwischenlagen für AF 50 auf Anfrage!
x,y,z: Verstellbereiche
Diese Zwischenlagen und Schichtbleche
(Shims) dienen der Justage von Abstimmblöcken.
Nach erfolgter Einstellung kann
der Abstimmblock verstiftet werden.
AF 25, Typ 1
B=32, C=19, D=20,5, E=10
AF 40, Typ 1
B=50, C=30, D=30, E=14
AF 25, Typ 2
B=37,5 C=37,5 D=12,5 E=10
AF 40, Typ 2
B=60,5 C=60,5 D=20,5 E=20
Typ 1: x,y
Typ 2: z
