184 ALUFIX EUROFIX

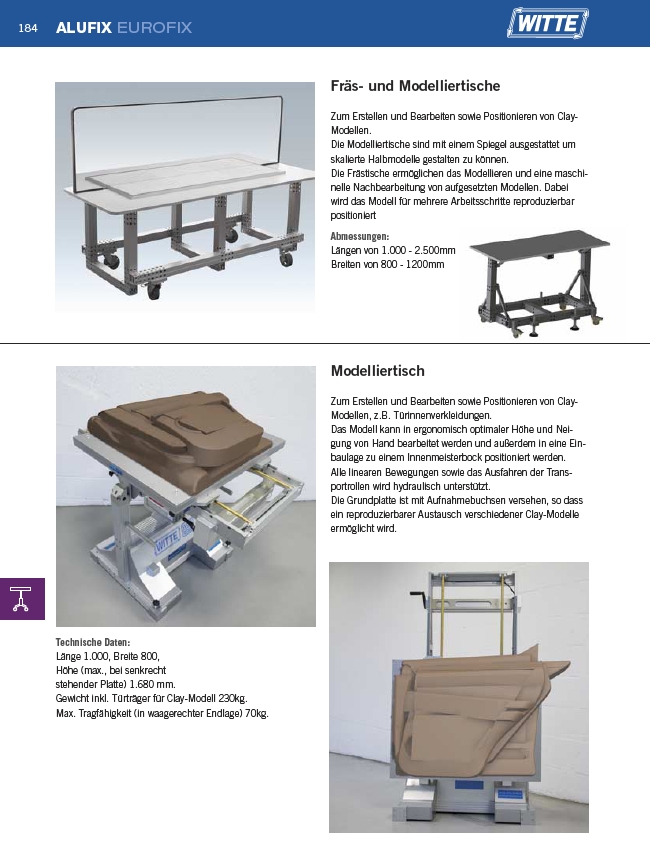

Fräs- und Modelliertische
Zum Erstellen und Bearbeiten sowie Positionieren von Clay-
Modellen.
Die Modelliertische sind mit einem Spiegel ausgestattet um
skalierte Halbmodelle gestalten zu können.
Die Frästische ermöglichen das Modellieren und eine maschinelle
Nachbearbeitung von aufgesetzten Modellen. Dabei
wird das Modell für mehrere Arbeitsschritte reproduzierbar
positioniert
Abmessungen:
Längen von 1.000 - 2.500mm
Breiten von 800 - 1200mm
Modelliertisch
Zum Erstellen und Bearbeiten sowie Positionieren von Clay-
Modellen, z.B. Türinnenverkleidungen.
Das Modell kann in ergonomisch optimaler Höhe und Neigung
von Hand bearbeitet werden und außerdem in eine Einbaulage
zu einem Innenmeisterbock positioniert werden.
Alle linearen Bewegungen sowie das Ausfahren der Transportrollen
wird hydraulisch unterstützt.
Die Grundplatte ist mit Aufnahmebuchsen versehen, so dass
ein reproduzierbarer Austausch verschiedener Clay-Modelle
ermöglicht wird.
Technische Daten:
Länge 1.000, Breite 800,
Höhe (max., bei senkrecht
stehender Platte) 1.680 mm.
Gewicht inkl. Türträger für Clay-Modell 230kg.
Max. Tragfähigkeit (in waagerechter Endlage) 70kg.
