Weitere Abmessungen
øA
øA
øA
C±0,01
C
2x øGH7/H
C±0,01
C±0,01
D±0,01
D±0,01
D±0,01
D±0,01
I±0,01
B
B
B
B
4x øEH7/F
2x øEH7/F
2x H
2x J
2x øEH7/F
2x øEH7/F
4x øGH7/H
øI
90
ø A B C D E F G H I J AF
50 41 M12x0,5 32 32 8 M4 - - - - 16
80 60 M 16x1 50 48 8 M4 - M6 - - 16/25
125 94 M32x1 75 64 8 M4 12,5 M6 80 M10 16/25/40
200 150 M50x1,5 125 120 20 M10 12,5 M6 75 - 25/40
ø200
ø50
ø80
ø125
ALUFIX SPANNMITTEL

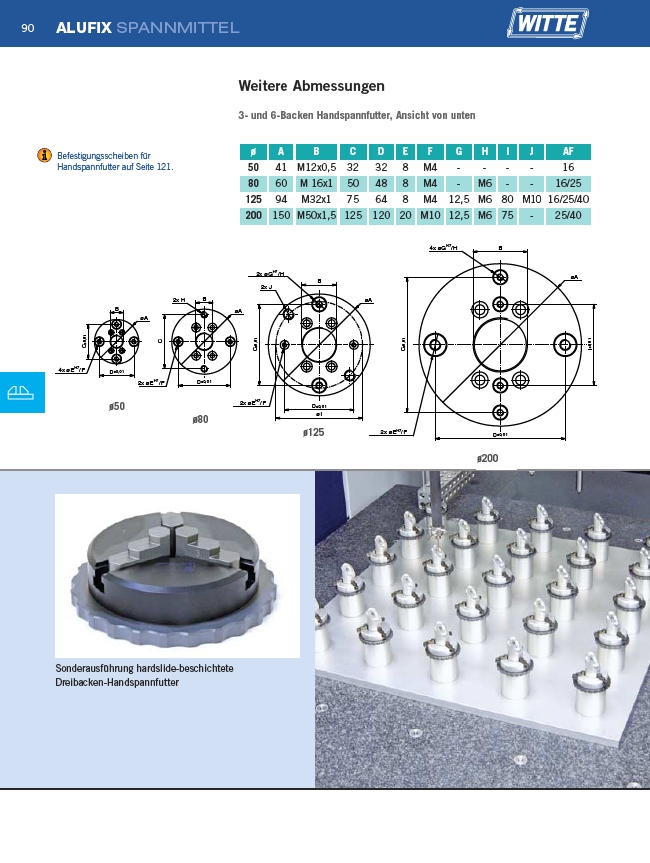

3- und 6-Backen Handspannfutter, Ansicht von unten
Befestigungsscheiben für
Handspannfutter auf Seite 121.
Sonderausführung hardslide-beschichtete
Dreibacken-Handspannfutter
