Nr. A B C D E F min.ø max.ø
82252 M24x1 32 50 26 15,5 71,5 6 20 60
79
��

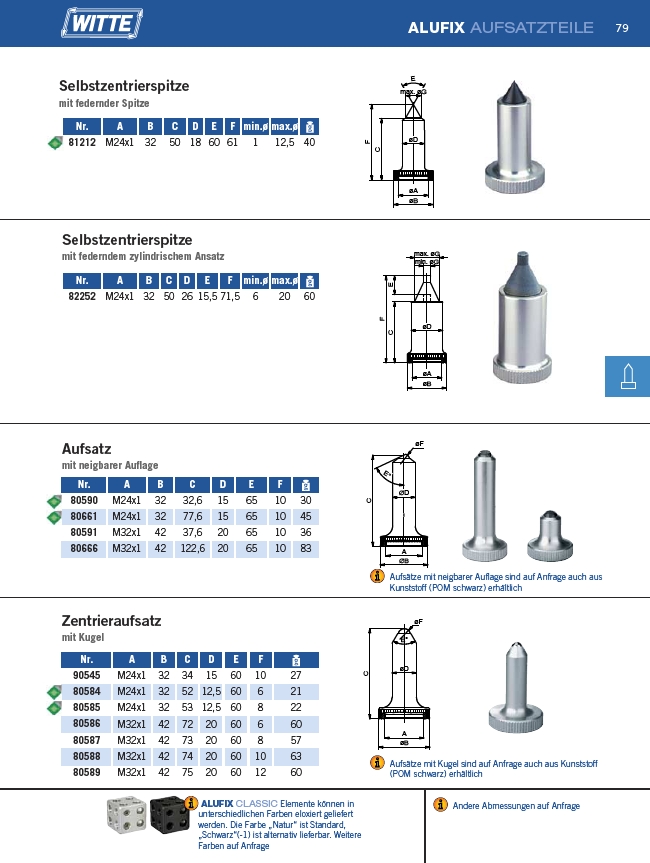

ALUFIX AUFSATZTEILE
����
����
����
����
����
����
��
����
����
��
��
����
����
����
����
����
��
��
�������� ����
����
��
�������� ����
��
��
��
�������� ����
Nr. A B C D E F min.ø max.ø
81212 M24x1 32 50 18 60 61 1 12,5 40
Nr. A B C D E F
80590 M24x1 32 32,6 15 65 10 30
80661 M24x1 32 77,6 15 65 10 45
80591 M32x1 42 37,6 20 65 10 36
80666 M32x1 42 122,6 20 65 10 83
Nr. A B C D E F
90545 M24x1 32 34 15 60 10 27
80584 M24x1 32 52 12,5 60 6 21
80585 M24x1 32 53 12,5 60 8 22
80586 M32x1 42 72 20 60 6 60
80587 M32x1 42 73 20 60 8 57
80588 M32x1 42 74 20 60 10 63
80589 M32x1 42 75 20 60 12 60
Aufsätze mit neigbarer Auflage sind auf Anfrage auch aus
Kunststoff (POM schwarz) erhältlich
Aufsätze mit Kugel sind auf Anfrage auch aus Kunststoff
(POM schwarz) erhältlich
ALUFIX CLASSIC Elemente können in Andere Abmessungen auf Anfrage
unterschiedlichen Farben eloxiert geliefert
werden. Die Farbe „Natur“ ist Standard,
„Schwarz“(-1) ist alternativ lieferbar. Weitere
Farben auf Anfrage
Selbstzentrierspitze
mit federnder Spitze
Selbstzentrierspitze
mit federndem zylindrischem Ansatz
Aufsatz
mit neigbarer Auflage
Zentrieraufsatz
mit Kugel
