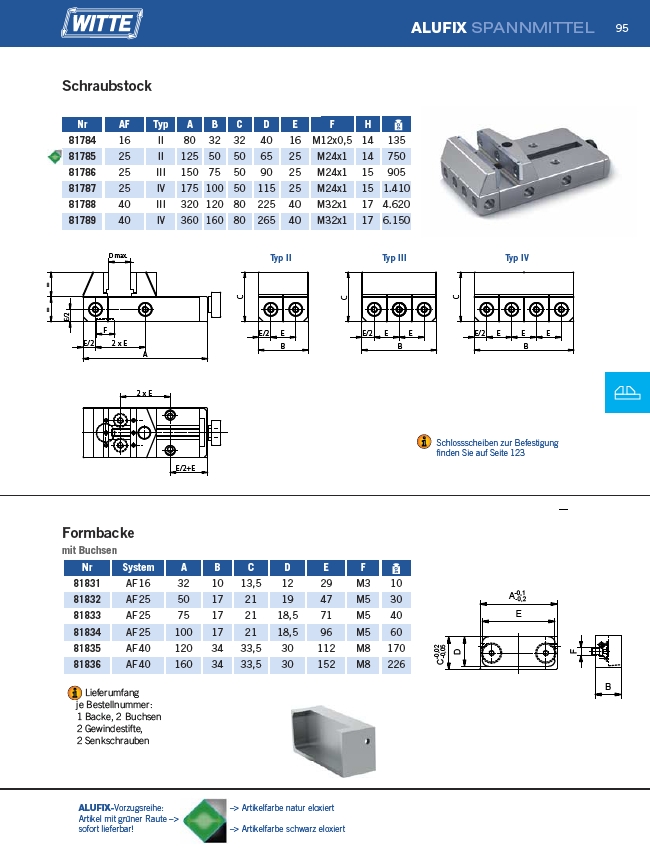

Schraubstock
Nr AF Typ A B C D E F H
81784 16 II 80 32 32 40 16 M12x0,5 14 135
81785 25 II 125 50 50 65 25 M24x1 14 750
81786 25 III 150 75 50 90 25 M24x1 15 905
81787 25 IV 175 100 50 115 25 M24x1 15 1.410
81788 40 III 320 120 80 225 40 M32x1 17 4.620
81789 40 IV 360 160 80 265 40 M32x1 17 6.150
C
Typ II Typ III Typ IV
E/2 E
B
C
E/2
E E E E
B
C
E/2 E
B
D max.
E/2
= =
F
E/2 2 x E
A
2 x E
E/2+E
95
��
��
��
����������
������������
����������
��������
��
Formbacke
mit Buchsen
Nr System A B C D E F
81831 AF 16 32 10 13,5 12 29 M3 10
81832 AF 25 50 17 21 19 47 M5 30
81833 AF 25 75 17 21 18,5 71 M5 40
81834 AF 25 100 17 21 18,5 96 M5 60
81835 AF 40 120 34 33,5 30 112 M8 170
81836 AF 40 160 34 33,5 30 152 M8 226
ALUFIX SPANNMITTEL
Lieferumfang
je Bestellnummer:
1 Backe, 2 Buchsen
2 Gewindestifte,
2 Senkschrauben
Schlossscheiben zur Befestigung
finden Sie auf Seite 123
ALUFIX-Vorzugsreihe:
Artikel mit grüner Raute –>
sofort lieferbar!
–> Artikelfarbe natur eloxiert
–> Artikelfarbe schwarz eloxiert
