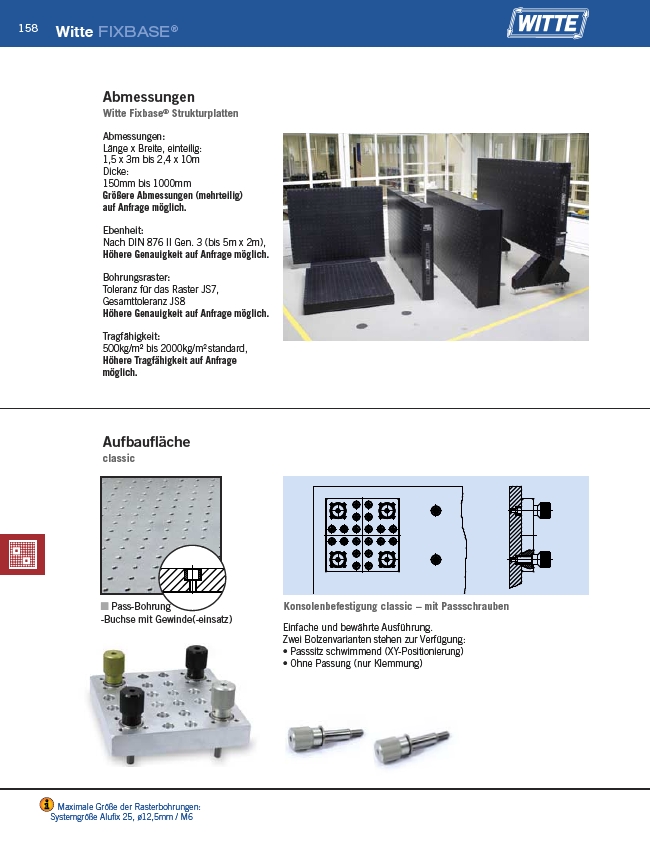

158 Witte FIXBASE®
Abmessungen
Witte Fixbase® Strukturplatten
Abmessungen:
Länge x Breite, einteilig:
1,5 x 3m bis 2,4 x 10m
Dicke:
150mm bis 1000mm
Größere Abmessungen (mehrteilig)
auf Anfrage möglich.
Ebenheit:
Nach DIN 876 II Gen. 3 (bis 5m x 2m),
Höhere Genauigkeit auf Anfrage möglich.
Bohrungsraster:
Toleranz für das Raster JS7,
Gesamttoleranz JS8
Höhere Genauigkeit auf Anfrage möglich.
Tragfähigkeit:
500kg/m2 bis 2000kg/m2 standard,
Höhere Tragfähigkeit auf Anfrage
möglich.
Pass-Bohrung
-Buchse mit Gewinde(-einsatz)
Maximale Größe der Rasterbohrungen:
Systemgröße Alufix 25, ø12,5mm / M6
Konsolenbefestigung classic – mit Passschrauben
Einfache und bewährte Ausführung.
Zwei Bolzenvarianten stehen zur Verfügung:
• Passsitz schwimmend (XY-Positionierung)
• Ohne Passung (nur Klemmung)
Aufbaufläche
classic
