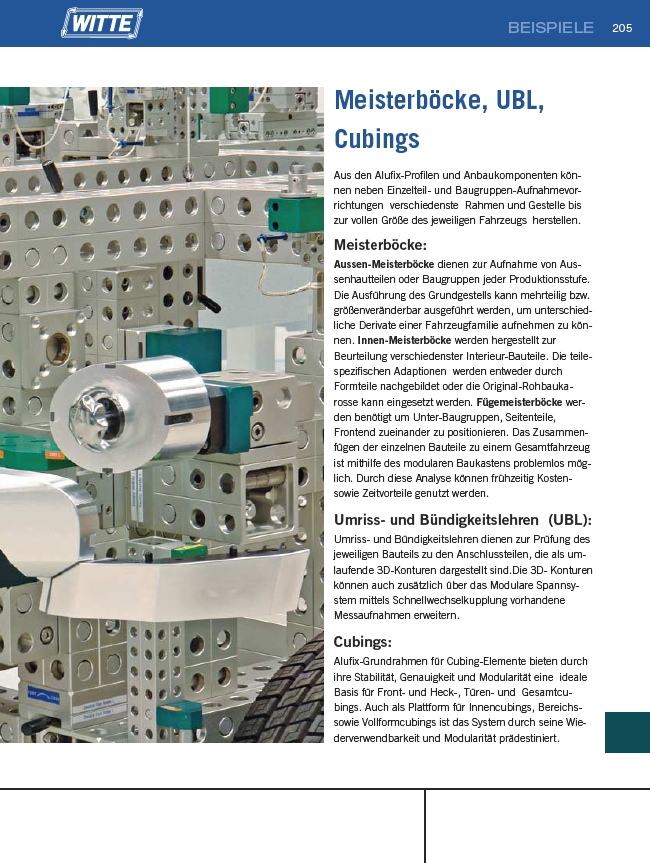

BEISPIELE 205
Meisterböcke, UBL,
Cubings
Aus den Alufix-Profilen und Anbaukomponenten können
neben Einzelteil- und Baugruppen-Aufnahmevorrichtungen
verschiedenste Rahmen und Gestelle bis
zur vollen Größe des jeweiligen Fahrzeugs herstellen.
Meisterböcke:
Aussen-Meisterböcke dienen zur Aufnahme von Aussenhautteilen
oder Baugruppen jeder Produktionsstufe.
Die Ausführung des Grundgestells kann mehrteilig bzw.
größenveränderbar ausgeführt werden, um unterschiedliche
Derivate einer Fahrzeugfamilie aufnehmen zu können.
Innen-Meisterböcke werden hergestellt zur
Beurteilung verschiedenster Interieur-Bauteile. Die teilespezifischen
Adaptionen werden entweder durch
Formteile nachgebildet oder die Original-Rohbaukarosse
kann eingesetzt werden. Fügemeisterböcke werden
benötigt um Unter-Baugruppen, Seitenteile,
Frontend zueinander zu positionieren. Das Zusammenfügen
der einzelnen Bauteile zu einem Gesamtfahrzeug
ist mithilfe des modularen Baukastens problemlos möglich.
Durch diese Analyse können frühzeitig Kosten-
sowie Zeitvorteile genutzt werden.
Umriss- und Bündigkeitslehren (UBL):
Umriss- und Bündigkeitslehren dienen zur Prüfung des
jeweiligen Bauteils zu den Anschlussteilen, die als umlaufende
3D-Konturen dargestellt sind.Die 3D- Konturen
können auch zusätzlich über das Modulare Spannsystem
mittels Schnellwechselkupplung vorhandene
Messaufnahmen erweitern.
Cubings:
Alufix-Grundrahmen für Cubing-Elemente bieten durch
ihre Stabilität, Genauigkeit und Modularität eine ideale
Basis für Front- und Heck-, Türen- und Gesamtcubings.
Auch als Plattform für Innencubings, Bereichs-
sowie Vollformcubings ist das System durch seine Wiederverwendbarkeit
und Modularität prädestiniert.
