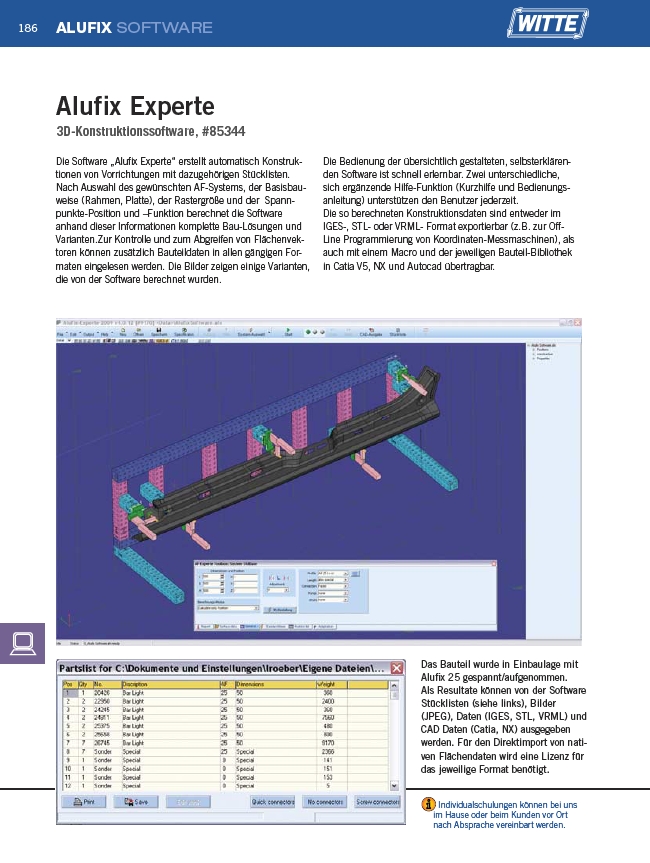

186 ALUFIX SOFTWARE
3D-Konstruktionssoftware, #85344
Individualschulungen können bei uns
im Hause oder beim Kunden vor Ort
nach Absprache vereinbart werden.
Die Software „Alufix Experte“ erstellt automatisch Konstruktionen
von Vorrichtungen mit dazugehörigen Stücklisten.
Nach Auswahl des gewünschten AF-Systems, der Basisbauweise
(Rahmen, Platte), der Rastergröße und der Spannpunkte
Position und –Funktion berechnet die Software
anhand dieser Informationen komplette Bau-Lösungen und
Varianten.Zur Kontrolle und zum Abgreifen von Flächenvektoren
können zusätzlich Bauteildaten in allen gängigen Formaten
eingelesen werden. Die Bilder zeigen einige Varianten,
die von der Software berechnet wurden.
Die Bedienung der übersichtlich gestalteten, selbsterklärenden
Software ist schnell erlernbar. Zwei unterschiedliche,
sich ergänzende Hilfe-Funktion (Kurzhilfe und Bedienungsanleitung)
unterstützen den Benutzer jederzeit.
Die so berechneten Konstruktionsdaten sind entweder im
IGES-, STL- oder VRML- Format exportierbar (z.B. zur Off-
Line Programmierung von Koordinaten-Messmaschinen), als
auch mit einem Macro und der jeweiligen Bauteil-Bibliothek
in Catia V5, NX und Autocad übertragbar.
Alufix Experte
Das Bauteil wurde in Einbaulage mit
Alufix 25 gespannt/aufgenommen.
Als Resultate können von der Software
Stücklisten (siehe links), Bilder
(JPEG), Daten (IGES, STL, VRML) und
CAD Daten (Catia, NX) ausgegeben
werden. Für den Direktimport von nativen
Flächendaten wird eine Lizenz für
das jeweilige Format benötigt.
