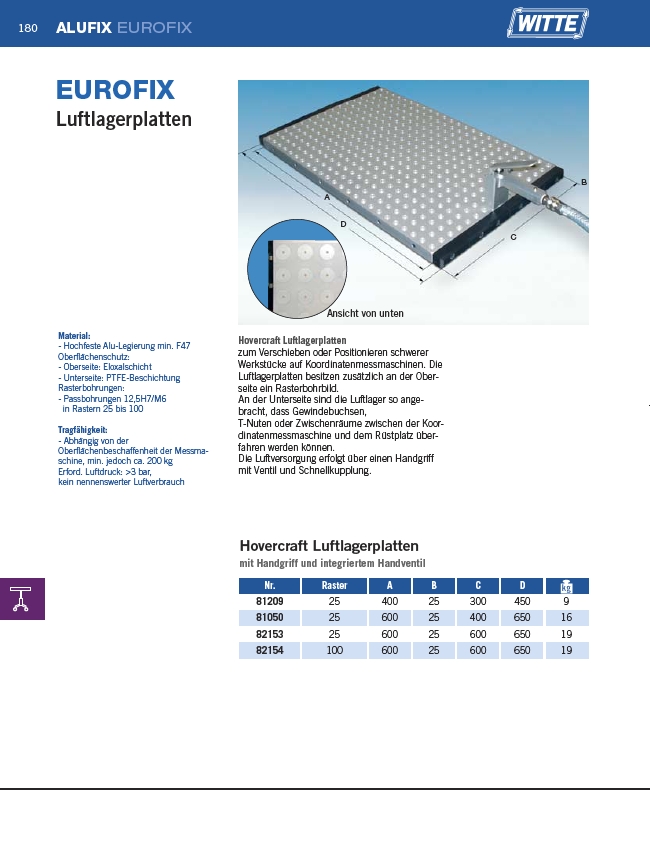

Hovercraft Luftlagerplatten
zum Verschieben oder Positionieren schwerer
Werkstücke auf Koordinatenmessmaschinen. Die
Luftlagerplatten besitzen zusätzlich an der Oberseite
ein Rasterbohrbild.
An der Unterseite sind die Luftlager so angebracht,
dass Gewindebuchsen,
T-Nuten oder Zwischenräume zwischen der Koordinatenmessmaschine
und dem Rüstplatz überfahren
werden können.
Die Luftversorgung erfolgt über einen Handgriff
mit Ventil und Schnellkupplung.
Hovercraft Luftlagerplatten
mit Handgriff und integriertem Handventil
Nr. Raster A B C D
81209 25 400 25 300 450 9
81050 25 600 25 400 650 16
82153 25 600 25 600 650 19
82154 100 600 25 600 650 19
EUROFIX
Luftlagerplatten
Material:
- Hochfeste Alu-Legierung min. F47
Oberflächenschutz:
- Oberseite: Eloxalschicht
- Unterseite: PTFE-Beschichtung
Rasterbohrungen:
- Passbohrungen 12,5H7/M6
in Rastern 25 bis 100
Tragfähigkeit:
- Abhängig von der
Oberflächenbeschaffenheit der Messmaschine,
min. jedoch ca. 200 kg
Erford. Luftdruck: >3 bar,
kein nennenswerter Luftverbrauch
