194
��
��������
����
��������������
��
������������
��
��������������
����
��
����������
��
������
��������������
��
������������
��
��
����

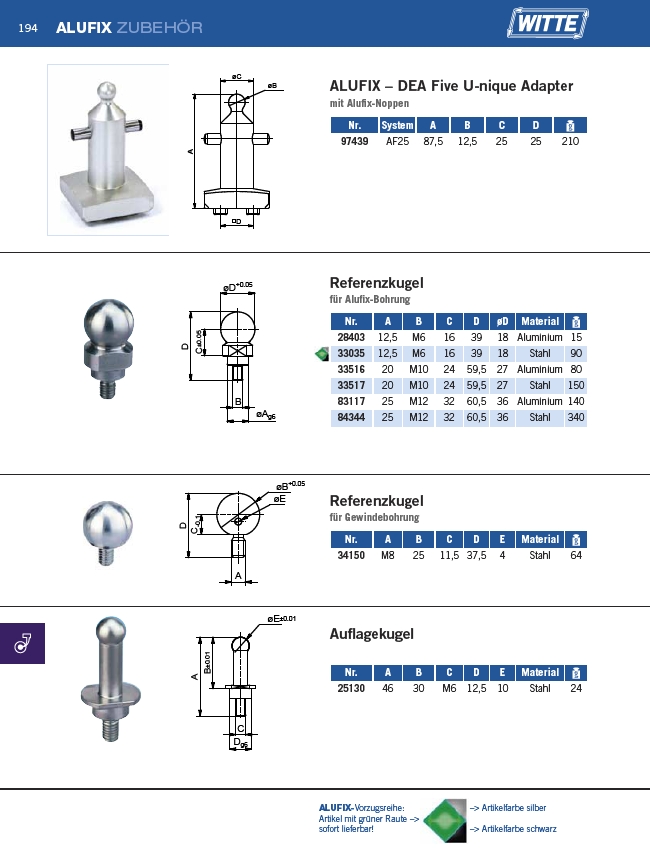

ALUFIX – DEA Five U-nique Adapter
mit Alufix-Noppen
Nr. System A B C D
97439 AF25 87,5 12,5 25 25 210
ALUFIX ZUBEHÖR
Referenzkugel
für Alufix-Bohrung
Nr. A B C D øD Material
28403 12,5 M6 16 39 18 Aluminium 15
33035 12,5 M6 16 39 18 Stahl 90
33516 20 M10 24 59,5 27 Aluminium 80
33517 20 M10 24 59,5 27 Stahl 150
83117 25 M12 32 60,5 36 Aluminium 140
84344 25 M12 32 60,5 36 Stahl 340
Referenzkugel
für Gewindebohrung
Nr. A B C D E Material
34150 M8 25 11,5 37,5 4 Stahl 64
Auflagekugel
Nr. A B C D E Material
25130 46 30 M6 12,5 10 Stahl 24
ALUFIX-Vorzugsreihe:
Artikel mit grüner Raute –>
sofort lieferbar!
–> Artikelfarbe silber
–> Artikelfarbe schwarz
