96

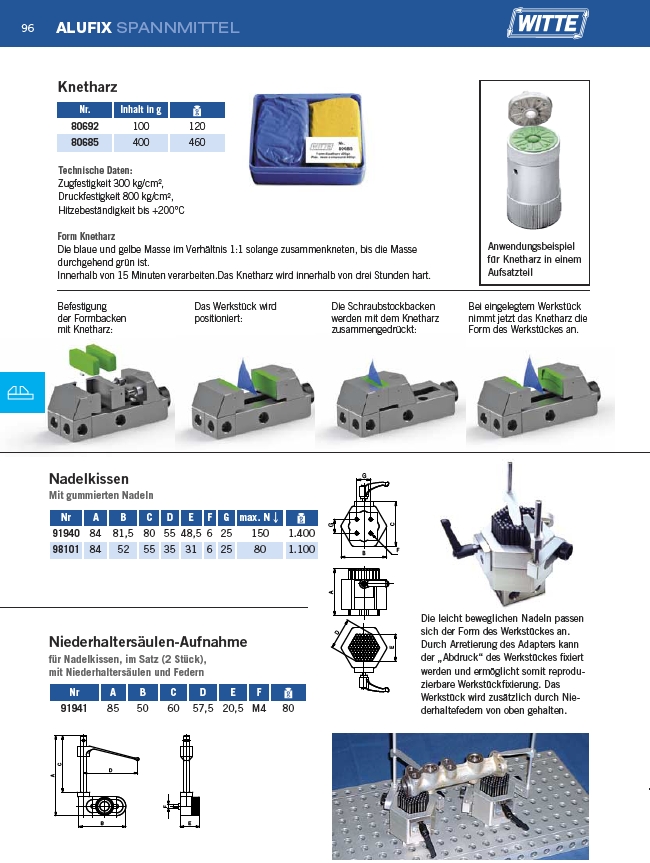

ALUFIX SPANNMITTEL
Knetharz
Technische Daten:
Zugfestigkeit 300 kg/cm2,
Druckfestigkeit 800 kg/cm2,
Hitzebeständigkeit bis +200°C
Nr A B C D E F G max. N
91940 84 81,5 80 55 48,5 6 25 150 1.400
98101 84 52 55 35 31 6 25 80 1.100
Nr A B C D E F
91941 85 50 60 57,5 20,5 M4 80
��
��
��
��
��
��
Befestigung
der Formbacken
mit Knetharz:
Das Werkstück wird
positioniert:
Die Schraubstockbacken
werden mit dem Knetharz
zusammengedrückt:
Anwendungs beispiel
für Knetharz in einem
Auf satz teil
Bei eingelegtem Werkstück
nimmt jetzt das Knetharz die
Form des Werkstückes an.
Nr. Inhalt in g
80692 100 120
80685 400 460
Form Knetharz
Die blaue und gelbe Masse im Verhältnis 1:1 solange zusammenkneten, bis die Masse
durchgehend grün ist.
Innerhalb von 15 Minuten verarbeiten.Das Knetharz wird innerhalb von drei Stunden hart.
Die leicht beweglichen Nadeln passen
sich der Form des Werkstückes an.
Durch Arretierung des Adapters kann
der „Abdruck“ des Werkstückes fixiert
werden und ermöglicht somit reproduzierbare
Werkstückfixierung. Das
Werkstück wird zusätzlich durch Niederhaltefedern
von oben gehalten.
Nadelkissen
Mit gummierten Nadeln
Niederhaltersäulen-Aufnahme
für Nadelkissen, im Satz (2 Stück),
mit Niederhaltersäulen und Federn
