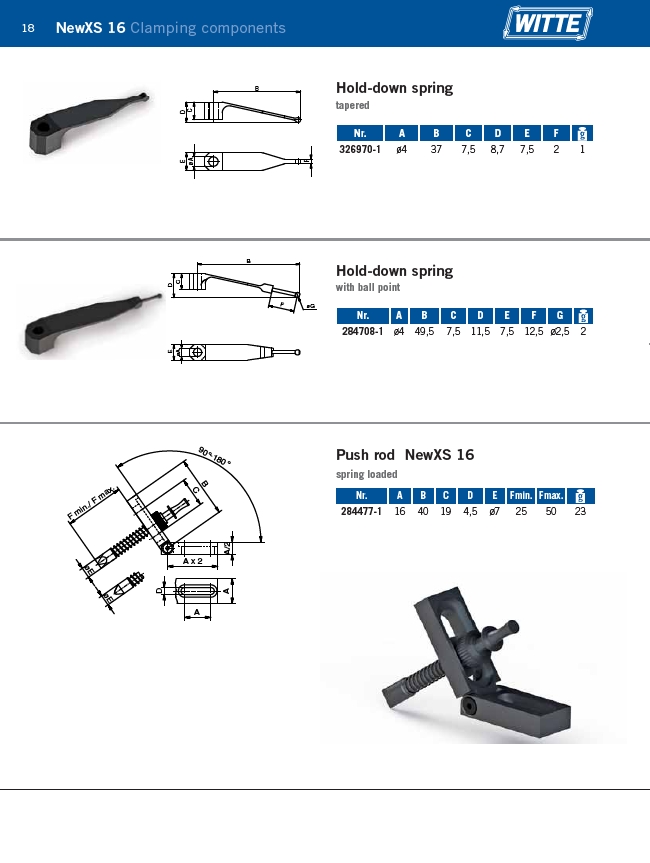

18
Hold-down spring
tapered
Nr. A B C D E F
326970-1 ø4 37 7,5 8,7 7,5 2 1
Hold-down spring
with ball point
Nr. A B C D E F min. F max.
284477-1 16 40 19 4,5 ø7 25 50 23
D
B
A
A
F min./Fmax.
øE
90°-180°
øE
A/2
C
A x 2
Nr. A B C D E F G
284708-1 ø4 49,5 7,5 11,5 7,5 12,5 ø2,5 2
C
D
øA
E
øG F
B
øA C
D
B
E
F
NewXS 16 Clamping components
Push rod NewXS 16
spring loaded
