8
Vakuum-Erzeugung

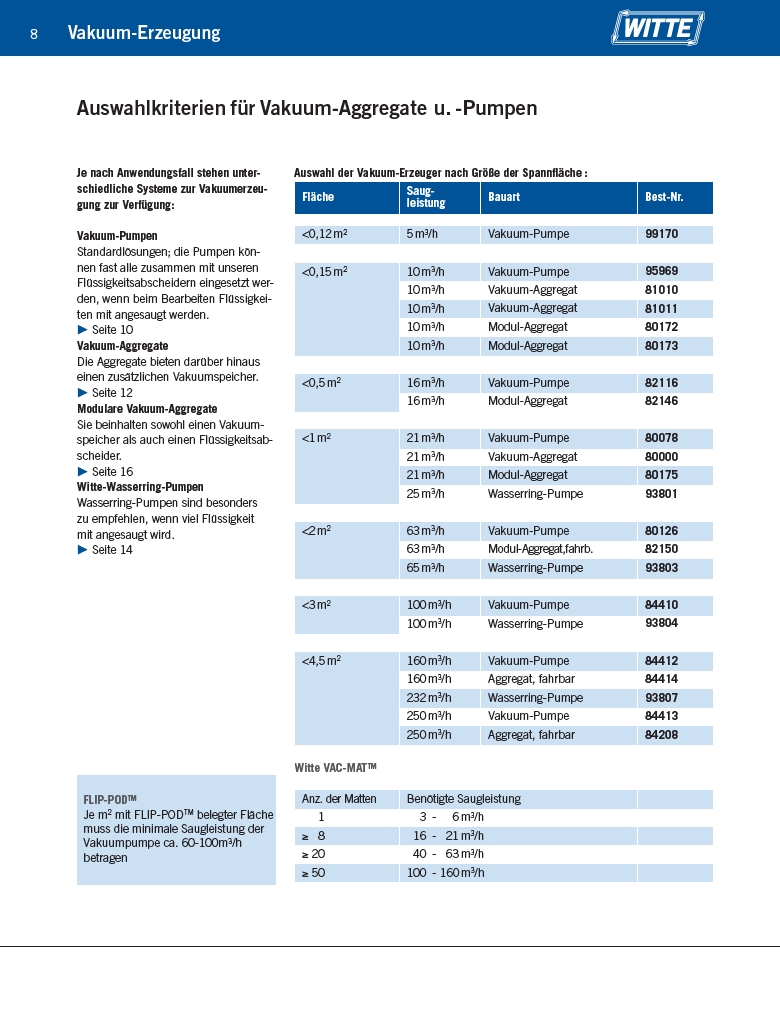

Auswahlkriterien für Vakuum-Aggregate u. -Pumpen
Je nach Anwendungsfall stehen unterschiedliche
Systeme zur Vakuumerzeugung
zur Verfügung:
Vakuum-Pumpen
Standardlösungen; die Pumpen können
fast alle zusammen mit unseren
Flüssigkeitsabscheidern eingesetzt werden,
wenn beim Bearbeiten Flüssigkeiten
mit angesaugt werden.
Seite 10
Vakuum-Aggregate
Die Aggregate bieten darüber hinaus
einen zusätzlichen Vakuumspeicher.
Seite 12
Modulare Vakuum-Aggregate
Sie beinhalten sowohl einen Vakuumspeicher
als auch einen Flüssigkeitsabscheider.
Seite 16
Witte-Wasserring-Pumpen
Wasserring-Pumpen sind besonders
zu empfehlen, wenn viel Flüssigkeit
mit angesaugt wird.
Seite 14
Auswahl der Vakuum-Erzeuger nach Größe der Spannfläche :
Fläche Saugleistung
Bauart Best-Nr.
<0,12 m2 5m3/h Vakuum-Pumpe 99170
<0,15 m2 10m3/h Vakuum-Pumpe 95969
10m3/h Vakuum-Aggregat 81010
10m3/h Vakuum-Aggregat 81011
10m3/h Modul-Aggregat 80172
10m3/h Modul-Aggregat 80173
<0,5 m2 16m3/h Vakuum-Pumpe 82116
16m3/h Modul-Aggregat 82146
<1m2 21m3/h Vakuum-Pumpe 80078
21m3/h Vakuum-Aggregat 80000
21m3/h Modul-Aggregat 80175
25m3/h Wasserring-Pumpe 93801
<2m2 63m3/h Vakuum-Pumpe 80126
63m3/h Modul-Aggregat,fahrb. 82150
65m3/h Wasserring-Pumpe 93803
<3m2 100m3/h Vakuum-Pumpe 84410
100m3/h Wasserring-Pumpe 93804
<4,5m2 160m3/h Vakuum-Pumpe 84412
160m3/h Aggregat, fahrbar 84414
232m3/h Wasserring-Pumpe 93807
250m3/h Vakuum-Pumpe 84413
250m3/h Aggregat, fahrbar 84208
Witte VAC-MATTM
Anz. der Matten Benötigte Saugleistung
1 3- 6m3/h
≥ 8 16 - 21m3/h
≥ 20 40 - 63m3/h
≥ 50 100 - 160m3/h
FLIP-PODTM
Je m2 mit FLIP-PODTM belegter Fläche
muss die minimale Saugleistung der
Vakuumpumpe ca. 60-100m3/h
betragen
