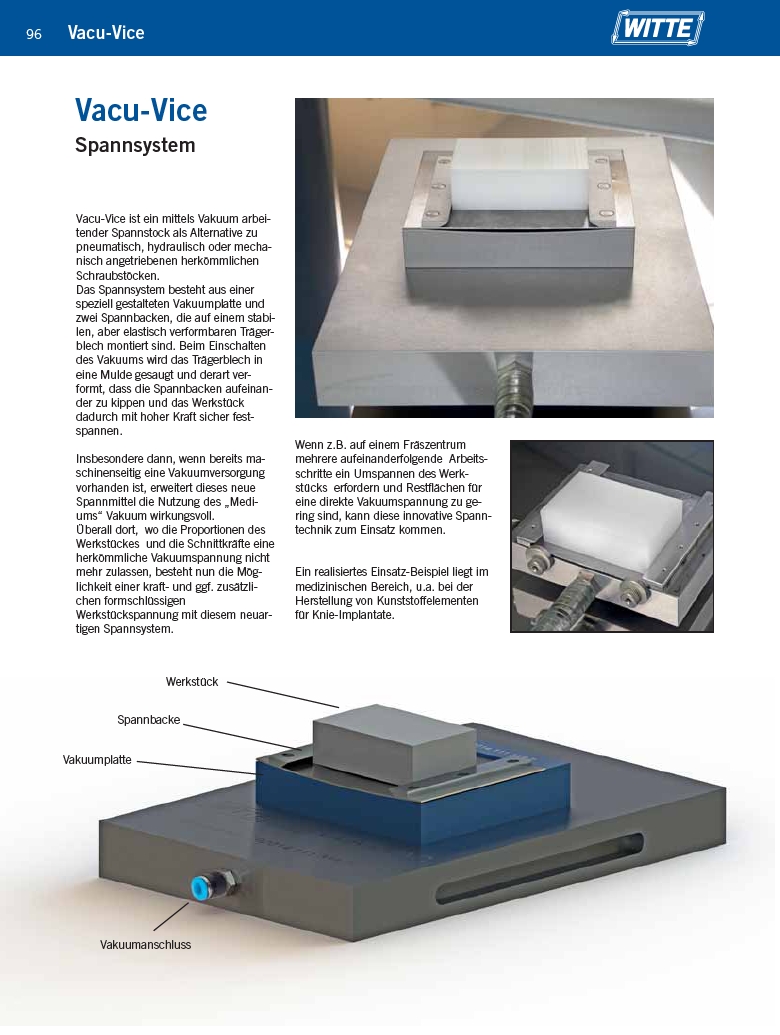

96 Vacu-Vice
Vacu-Vice
Spannsystem
Vacu-Vice ist ein mittels Vakuum arbeitender
Spannstock als Alternative zu
pneumatisch, hydraulisch oder mechanisch
angetriebenen herkömmlichen
Schraubstöcken.
Das Spannsystem besteht aus einer
speziell gestalteten Vakuumplatte und
zwei Spannbacken, die auf einem stabilen,
aber elastisch verformbaren Trägerblech
montiert sind. Beim Einschalten
des Vakuums wird das Trägerblech in
eine Mulde gesaugt und derart verformt,
dass die Spannbacken aufeinander
zu kippen und das Werkstück
dadurch mit hoher Kraft sicher festspannen.
Insbesondere dann, wenn bereits maschinenseitig
eine Vakuumversorgung
vorhanden ist, erweitert dieses neue
Spannmittel die Nutzung des „Mediums“
Vakuum wirkungsvoll.
Überall dort, wo die Proportionen des
Werkstückes und die Schnittkräfte eine
herkömmliche Vakuumspannung nicht
mehr zulassen, besteht nun die Möglichkeit
einer kraft- und ggf. zusätzlichen
formschlüssigen
Werkstückspannung mit diesem neuartigen
Spannsystem.
Wenn z.B. auf einem Fräszentrum
mehrere aufeinanderfolgende Arbeitsschritte
ein Umspannen des Werkstücks
erfordern und Restflächen für
eine direkte Vakuumspannung zu gering
sind, kann diese innovative Spanntechnik
zum Einsatz kommen.
Ein realisiertes Einsatz-Beispiel liegt im
medizinischen Bereich, u.a. bei der
Herstellung von Kunststoffelementen
für Knie-Implantate.
Werkstück
Spannbacke
Vakuumplatte
Vakuumanschluss
