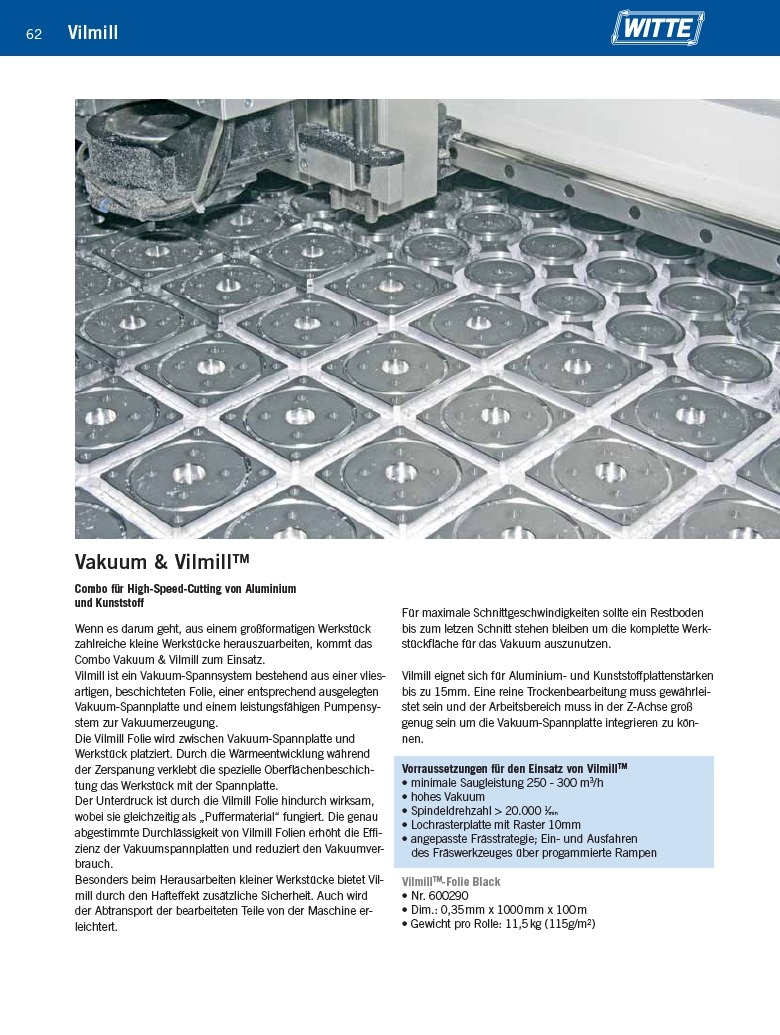

62 Vilmill
Vakuum & VilmillTM
Combo für High-Speed-Cutting von Aluminium
und Kunststoff
Wenn es darum geht, aus einem großformatigen Werkstück
zahlreiche kleine Werkstücke herauszuarbeiten, kommt das
Combo Vakuum & Vilmill zum Einsatz.
Vilmill ist ein Vakuum-Spannsystem bestehend aus einer vliesartigen,
beschichteten Folie, einer entsprechend ausgelegten
Vakuum-Spannplatte und einem leistungsfähigen Pumpensystem
zur Vakuumerzeugung.
Die Vilmill Folie wird zwischen Vakuum-Spannplatte und
Werkstück platziert. Durch die Wärmeentwicklung während
der Zerspanung verklebt die spezielle Oberflächenbeschichtung
das Werkstück mit der Spannplatte.
Der Unterdruck ist durch die Vilmill Folie hindurch wirksam,
wobei sie gleichzeitig als „Puffermaterial“ fungiert. Die genau
abgestimmte Durchlässigkeit von Vilmill Folien erhöht die Effizienz
der Vakuumspannplatten und reduziert den Vakuumverbrauch.
Besonders beim Herausarbeiten kleiner Werkstücke bietet Vilmill
durch den Hafteffekt zusätzliche Sicherheit. Auch wird
der Abtransport der bearbeiteten Teile von der Maschine erleichtert.
Für maximale Schnittgeschwindigkeiten sollte ein Restboden
bis zum letzen Schnitt stehen bleiben um die komplette Werkstückfläche
für das Vakuum auszunutzen.
Vilmill eignet sich für Aluminium- und Kunststoffplattenstärken
bis zu 15mm. Eine reine Trockenbearbeitung muss gewährleistet
sein und der Arbeitsbereich muss in der Z-Achse groß
genug sein um die Vakuum-Spannplatte integrieren zu können.
Vorraussetzungen für den Einsatz von VilmillTM
• minimale Saugleistung 250 - 300 m3/h
• hohes Vakuum
• Spindeldrehzahl > 20.000 1⁄min
• Lochrasterplatte mit Raster 10mm
• angepasste Frässtrategie; Ein- und Ausfahren
des Fräswerkzeuges über progammierte Rampen
VilmillTM-Folie Black
• Nr. 600290
• Dim.: 0,35 mm x 1000 mm x 100 m
• Gewicht pro Rolle: 11,5 kg (115g/m2)
