Nr. A B C
282126 300 200 32,5 5,3
282127 400 300 32,5 10,6
282128 600 400 32,5 21,2

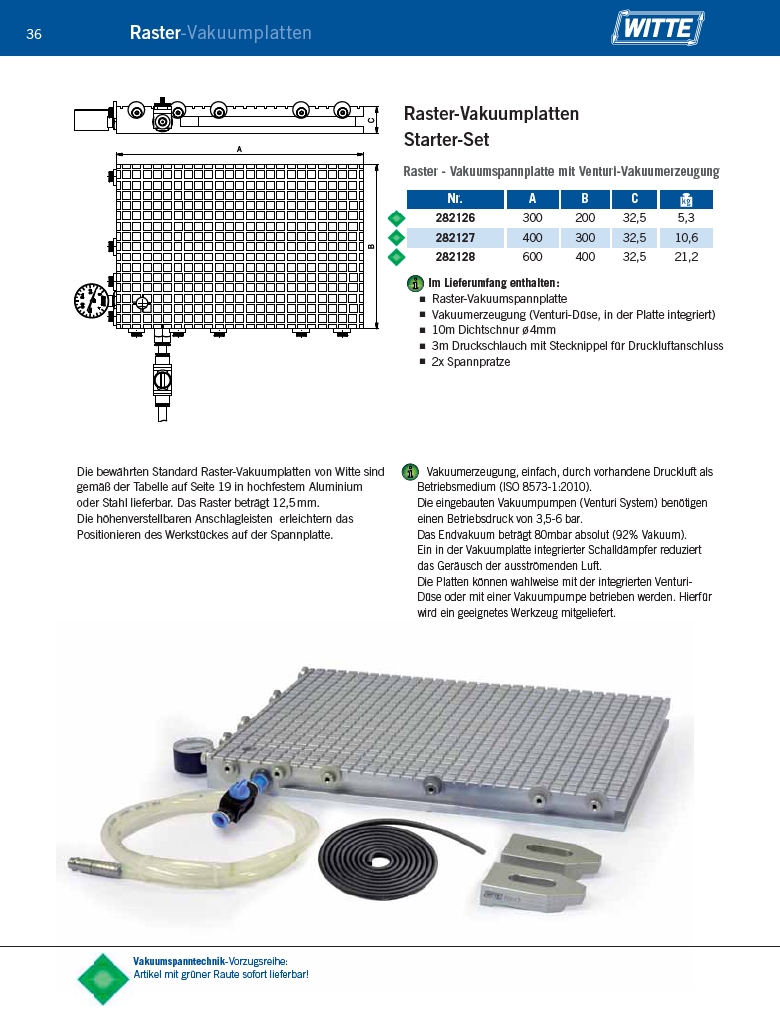

Raster-Vakuumplatten
Die bewährten Standard Raster-Vakuumplatten von Witte sind
gemäß der Tabelle auf Seite 19 in hochfestem Aluminium
oder Stahl lieferbar. Das Raster beträgt 12,5 mm.
Die höhenverstellbaren Anschlagleisten erleichtern das
Positionieren des Werkstückes auf der Spannplatte.
Raster-Vakuumplatten
Starter-Set
Raster - Vakuumspannplatte mit Venturi-Vakuumerzeugung
Im Lieferumfang enthalten:
Raster-Vakuumspannplatte
Vakuumerzeugung (Venturi-Düse, in der Platte integriert)
10m Dichtschnur ø 4mm
3m Druckschlauch mit Stecknippel für Druckluftanschluss
2x Spannpratze
Vakuumerzeugung, einfach, durch vorhandene Druckluft als
Betriebsmedium (ISO 8573-1:2010).
Die eingebauten Vakuumpumpen (Venturi System) benötigen
einen Betriebsdruck von 3,5-6 bar.
Das Endvakuum beträgt 80mbar absolut (92% Vakuum).
Ein in der Vakuumplatte integrierter Schalldämpfer reduziert
das Geräusch der ausströmenden Luft.
Die Platten können wahlweise mit der integrierten Venturi-
Düse oder mit einer Vakuumpumpe betrieben werden. Hierfür
wird ein geeignetes Werkzeug mitgeliefert.
Vakuumspanntechnik-Vorzugsreihe:
Artikel mit grüner Raute sofort lieferbar!
