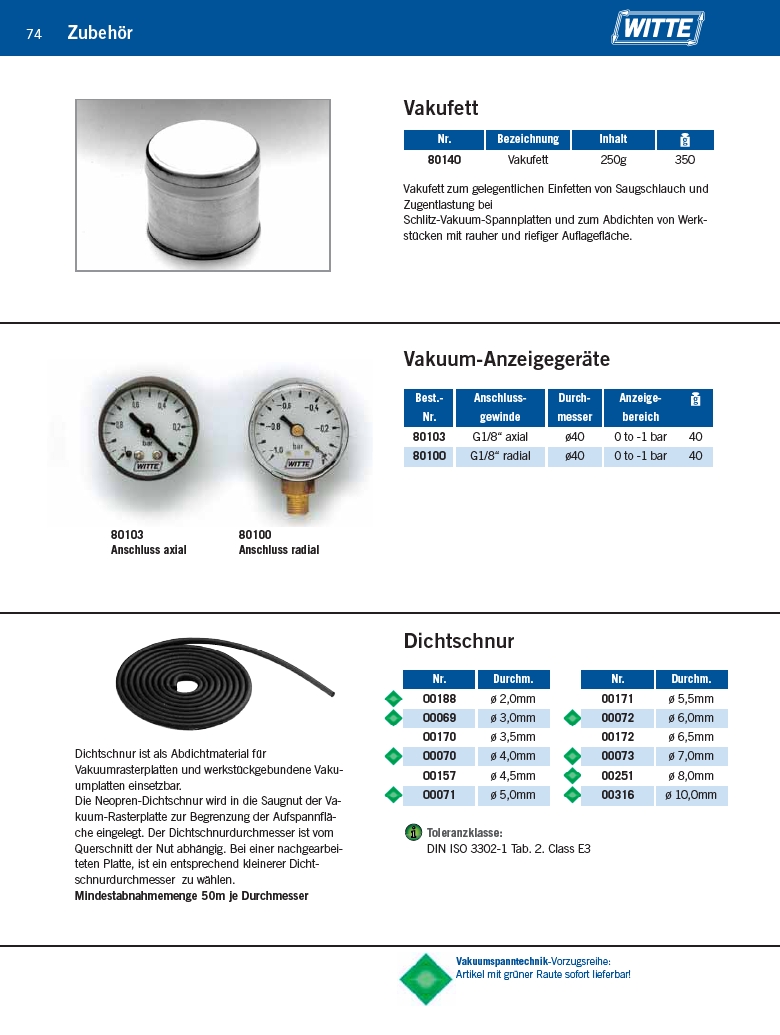

74
Vakufett
Vakufett zum gelegentlichen Einfetten von Saugschlauch und
Zugentlastung bei
Schlitz-Vakuum-Spannplatten und zum Abdichten von Werkstücken
mit rauher und riefiger Auflagefläche.
Vakuum-Anzeigegeräte
Dichtschnur
i
Zubehör
Nr. Bezeichnung Inhalt
80140 Vakufett 250g 350
Best.- Anschluss- Durch- Anzeige-
Nr. gewinde messer bereich
80103 G1/8“ axial ø40 0 to -1 bar 40
80100 G1/8“ radial ø40 0 to -1 bar 40
80103
Anschluss axial
80100
Anschluss radial
Nr. Durchm.
00188 ø 2,0mm
00069 ø 3,0mm
00170 ø 3,5mm
00070 ø 4,0mm
00157 ø 4,5mm
00071 ø 5,0mm
Nr. Durchm.
00171 ø 5,5mm
00072 ø 6,0mm
00172 ø 6,5mm
00073 ø 7,0mm
00251 ø 8,0mm
00316 ø 10,0mm
Dichtschnur ist als Abdicht material für
Vakuumrasterplatten und werkstückgebundene Vakuumplatten
einsetzbar.
Die Neopren-Dichtschnur wird in die Saugnut der Vakuum
Rasterplatte zur Begrenzung der Aufspannfläche
eingelegt. Der Dichtschnurdurchmesser ist vom
Querschnitt der Nut abhängig. Bei einer nachgearbeiteten
Platte, ist ein entsprechend kleinerer Dichtschnurdurchmesser
zu wählen.
Mindestabnahmemenge 50m je Durchmesser
Toleranzklasse:
DIN ISO 3302-1 Tab. 2. Class E3
Vakuumspanntechnik-Vorzugsreihe:
Artikel mit grüner Raute sofort lieferbar!
