34
C
A
B
D
D
i
i
i
Nr. A B C D
89676 300 200 32,5 12,5 5,6
90249 400 300 32,5 12,5 10
92289 600 400 32,5 12,5 20
Das Betriebsvakuum wird den einzelnen Platten in
koppelbarer Modul-Ausführung durch die Verbindungs elemente
zugeführt.
Ausführung mit Raster 12,5

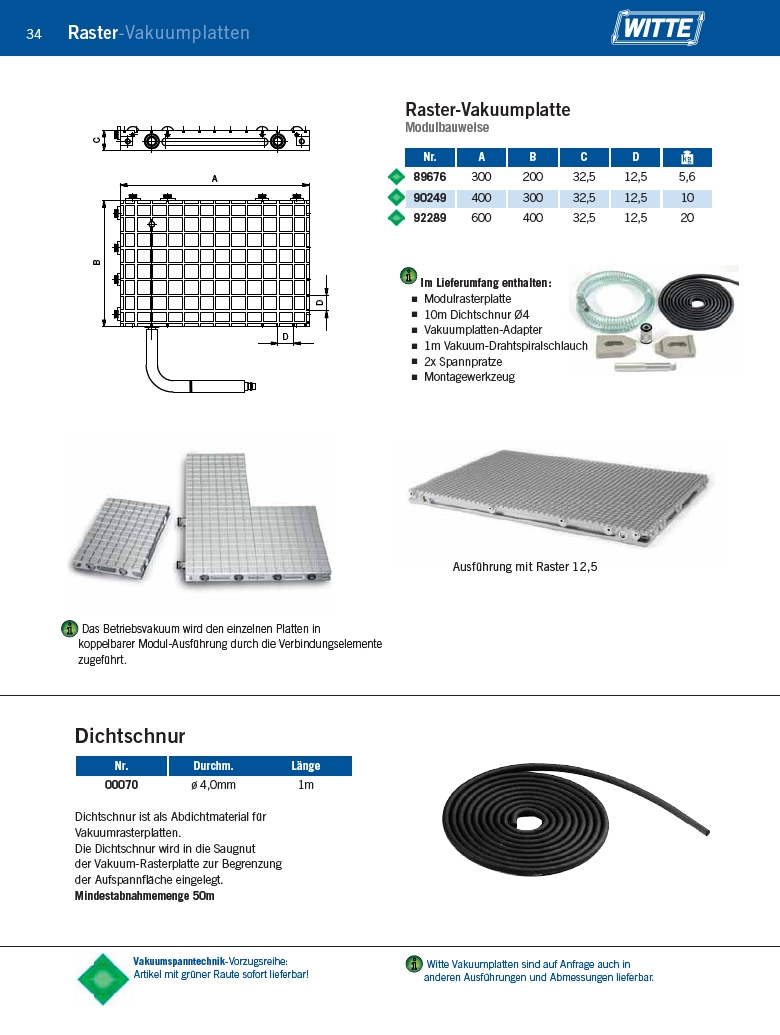

Raster-Vakuumplatten
Im Lieferumfang enthalten:
Modulrasterplatte
10m Dichtschnur Ø4
Vakuumplatten-Adapter
1m Vakuum-Drahtspiralschlauch
2x Spannpratze
Montagewerkzeug
Dichtschnur
Nr. Durchm. Länge
00070 ø 4,0mm 1m
Dichtschnur ist als Abdicht material für
Vakuumrasterplatten.
Die Dichtschnur wird in die Saugnut
der Vakuum-Rasterplatte zur Begrenzung
der Aufspannfläche eingelegt.
Mindestabnahmemenge 50m
Raster-Vakuumplatte
Modulbauweise
Witte Vakuumplatten sind auf Anfrage auch in
anderen Ausführungen und Abmessungen lieferbar.
Vakuumspanntechnik-Vorzugsreihe:
Artikel mit grüner Raute sofort lieferbar!
