Schlitz-Vakuumplatten
Anwendung:

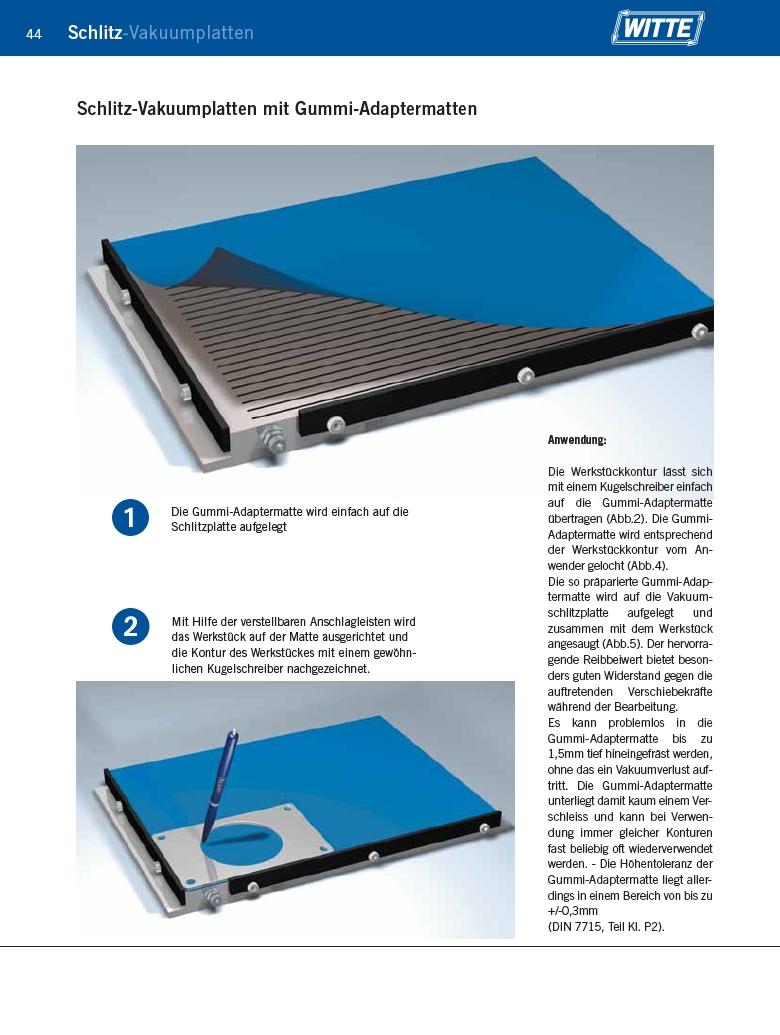

Schlitz-Vakuumplatten mit Gummi-Adaptermatten
Die Werkstückkontur lässt sich
mit einem Kugelschreiber einfach
auf die Gummi-Adaptermatte
übertragen (Abb.2). Die Gummi-
Adaptermatte wird entsprechend
der Werkstückkontur vom An -
wender gelocht (Abb.4).
Die so präparierte Gummi-Adaptermatte
wird auf die Vakuumschlitzplatte
aufgelegt und
zusammen mit dem Werkstück
angesaugt (Abb.5). Der hervorragende
Reibbeiwert bietet besonders
guten Widerstand gegen die
auftretenden Verschiebekräfte
während der Bearbeitung.
Es kann problemlos in die
Gummi-Adaptermatte bis zu
1,5mm tief hineingefräst werden,
ohne das ein Vakuumverlust auftritt.
Die Gummi-Adaptermatte
unterliegt damit kaum einem Verschleiss
und kann bei Verwendung
immer gleicher Konturen
fast beliebig oft wiederverwendet
werden. - Die Höhentoleranz der
Gummi -Adaptermatte liegt allerdings
in einem Bereich von bis zu
+/-0,3mm
(DIN 7715, Teil Kl. P2).
Die Gummi-Adaptermatte wird einfach auf die
Schlitzplatte aufgelegt
Mit Hilfe der verstellbaren Anschlagleisten wird
das Werkstück auf der Matte ausgerichtet und
die Kontur des Werkstückes mit einem gewöhn -
lichen Kugelschreiber nachgezeichnet.
