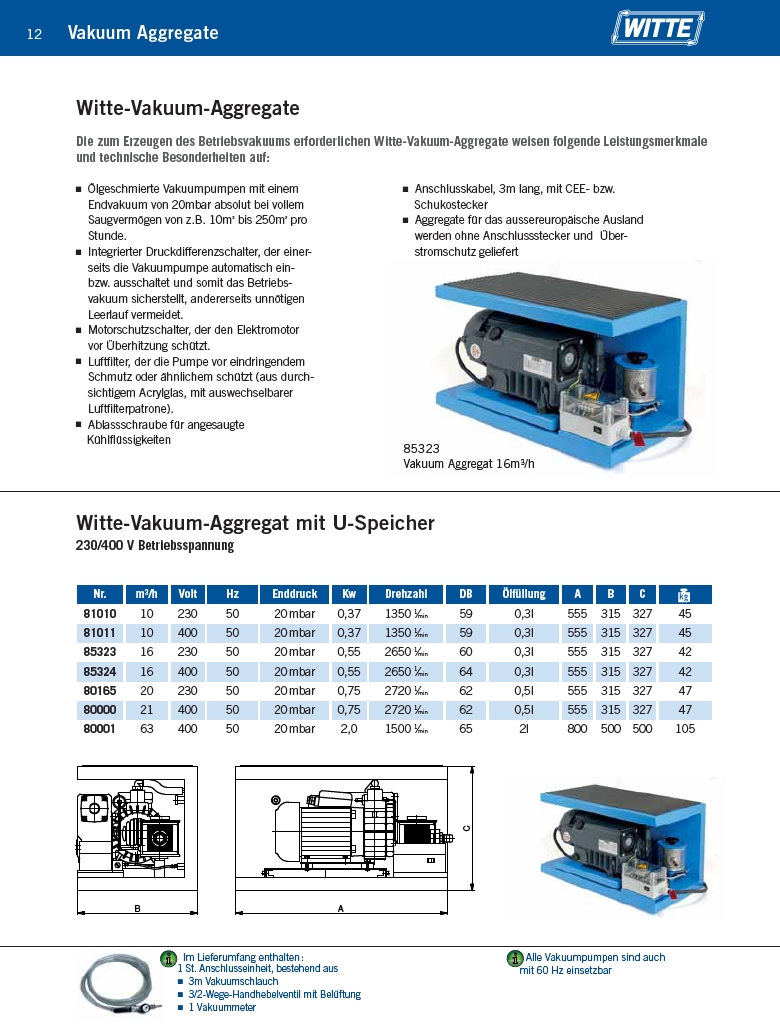

12
Vakuum Aggregate
Witte-Vakuum-Aggregate
Die zum Erzeugen des Betriebsvakuums erforderlichen Witte-Vakuum-Aggregate weisen folgende Leistungsmerkmale
und technische Besonderheiten auf:
Ölgeschmierte Vakuumpumpen mit einem
Endvakuum von 20mbar absolut bei vollem
Saugvermögen von z.B. 10m3 bis 250m3 pro
Stunde.
Integrierter Druckdifferenzschalter, der einerseits
die Vakuumpumpe automatisch einbzw.
ausschaltet und somit das Betriebs -
vakuum sicherstellt, andererseits unnötigen
Leerlauf vermeidet.
Motorschutzschalter, der den Elektromotor
vor Überhitzung schützt.
Luftfilter, der die Pumpe vor eindringendem
Schmutz oder ähnlichem schützt (aus durchsichtigem
Acrylglas, mit auswechselbarer
Luftfilterpatrone).
Ablassschraube für angesaugte
Kühlflüssigkeiten
Anschlusskabel, 3m lang, mit CEE- bzw.
Schukostecker
Aggregate für das aussereuropäische Ausland
werden ohne Anschlussstecker und Überstromschutz
Witte-Vakuum-Aggregat mit U-Speicher
230/400 V Betriebsspannung
Nr. m3/h Volt Hz Enddruck Kw Drehzahl DB Ölfüllung A B C
81010 10 230 50 20 mbar 0,37 1350 1⁄min 59 0,3l 555 315 327 45
81011 10 400 50 20 mbar 0,37 1350 1⁄min 59 0,3l 555 315 327 45
85323 16 230 50 20 mbar 0,55 2650 1⁄min 60 0,3l 555 315 327 42
85324 16 400 50 20 mbar 0,55 2650 1⁄min 64 0,3l 555 315 327 42
80165 20 230 50 20 mbar 0,75 2720 1⁄min 62 0,5l 555 315 327 47
80000 21 400 50 20 mbar 0,75 2720 1⁄min 62 0,5l 555 315 327 47
80001 63 400 50 20 mbar 2,0 1500 1⁄min 65 2l 800 500 500 105
A
geliefert
85323
Vakuum Aggregat 16m3/h
C
B
i i
Im Lieferumfang enthalten:
1 St. Anschlusseinheit, bestehend aus
3m Vakuumschlauch
3/2-Wege-Handhebelventil mit Belüftung
1 Vakuummeter
Alle Vakuumpumpen sind auch
mit 60 Hz einsetzbar
