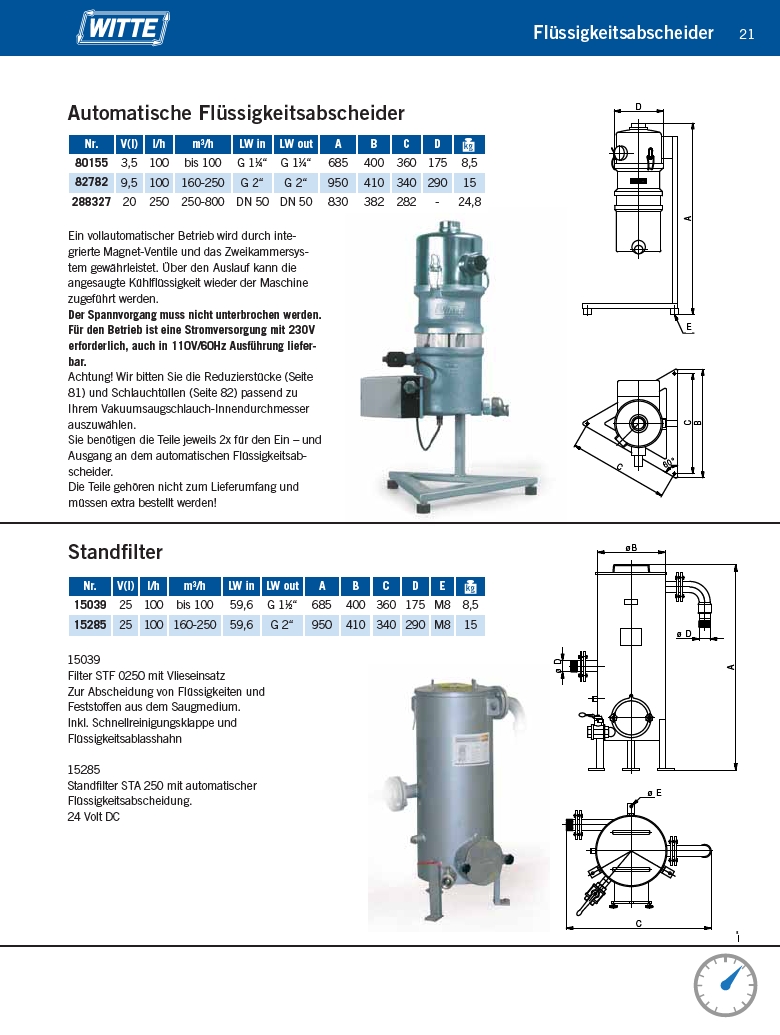

Automatische Flüssigkeitsabscheider
Nr. V(l) l/h m3/h LW in LW out A B C D
80155 3,5 100 bis 100 G 11⁄4“ G 11⁄4“ 685 400 360 175 8,5
82782 9,5 100 160-250 G 2“ G 2“ 950 410 340 290 15
288327 20 250 250-800 DN 50 DN 50 830 382 282 - 24,8
Ein vollautomatischer Betrieb wird durch integrierte
Magnet-Ventile und das Zweikammersys -
tem gewährleistet. Über den Auslauf kann die
angesaugte Kühlflüssigkeit wieder der Maschine
zugeführt werden.
Der Spannvorgang muss nicht unterbrochen werden.
Für den Betrieb ist eine Stromversorgung mit 230V
erforderlich, auch in 110V/60Hz Ausführung lieferbar.
Achtung! Wir bitten Sie die Reduzierstücke (Seite
81) und Schlauchtüllen (Seite 82) passend zu
Ihrem Vakuumsaug schlauch-Innendurchmesser
auszuwählen.
Sie benötigen die Teile jeweils 2x für den Ein – und
Ausgang an dem automatischen Flüssigkeitsabscheider.
Die Teile gehören nicht zum Lieferumfang und
müssen extra bestellt werden!
Standfilter
Nr. V(l) l/h m3/h LW in LW out A B C D E
15039 25 100 bis 100 59,6 G 11⁄2“ 685 400 360 175 M8 8,5
15285 25 100 160-250 59,6 G 2“ 950 410 340 290 M8 15
Flüssigkeitsabscheider
15039
Filter STF 0250 mit Vlieseinsatz
Zur Abscheidung von Flüssigkeiten und
Feststoffen aus dem Saugmedium.
Inkl. Schnellreinigungsklappe und
Flüssigkeitsablasshahn
15285
Standfilter STA 250 mit automatischer
Flüssigkeitsabscheidung.
24 Volt DC
