48
Schlitz-Vakuumplatten
Schlitz-
Vakuumplatten
Beispiele für Sonderbauformen

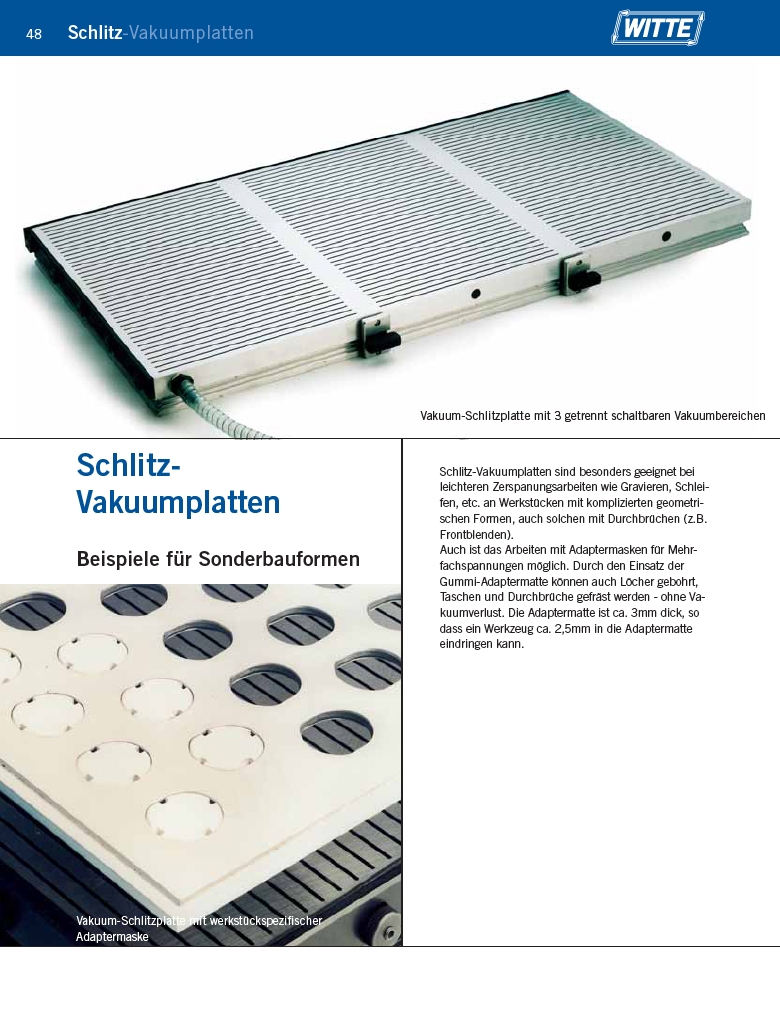

Vakuum-Schlitzplatte mit 3 getrennt schaltbaren Vakuumbereichen
Schlitz-Vakuumplatten sind besonders geeignet bei
leichteren Zerspanungsarbeiten wie Gravieren, Schleifen,
etc. an Werkstücken mit komplizierten geometrischen
Formen, auch solchen mit Durchbrüchen (z.B.
Frontblenden).
Auch ist das Arbeiten mit Adap termasken für Mehrfachspannungen
möglich. Durch den Einsatz der
Gummi-Adaptermatte können auch Löcher gebohrt,
Taschen und Durchbrüche gefräst werden - ohne Vakuumverlust.
Die Adaptermatte ist ca. 3mm dick, so
dass ein Werkzeug ca. 2,5mm in die Adaptermatte
eindringen kann.
Vakuum-Schlitzplatte mit werkstückspezifischer
Adaptermaske
