70
øC
øB
øA
D
F
E
øF
øG
øB
øA
E
C
D
øH
Nr. A B C D E F
82136 88,9 74 50,8 14,4 38,6 62,3 252
Rückzugfunktion des
Aufsatz-Pod bei
Beaufschlagung mit Vakuum
Nr. A B C D E F G H
82137 88,9 74 28,6 47,8 12,7 76,3 15 25,5 476

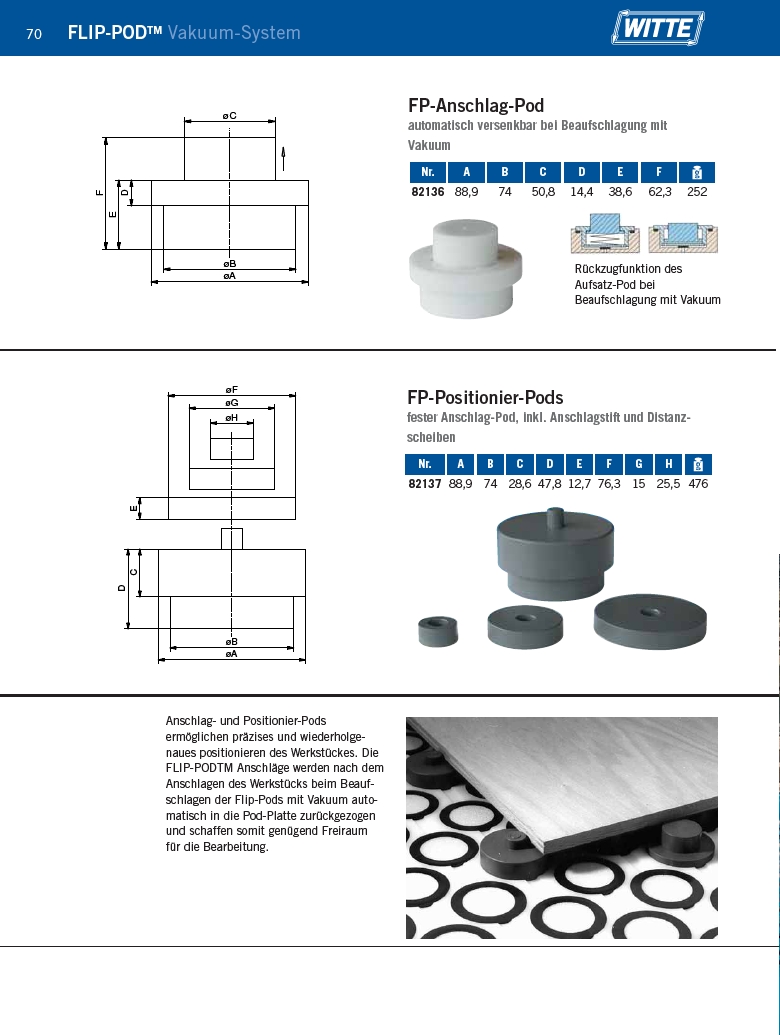

FLIP-PODTM Vakuum-System
FP-Anschlag-Pod
automatisch versenkbar bei Beaufschlagung mit
Vakuum
FP-Positionier-Pods
fester Anschlag-Pod, inkl. Anschlagstift und Distanzscheiben
Anschlag- und Positionier-Pods
ermöglichen präzises und wiederholgenaues
positionieren des Werkstückes. Die
FLIP-PODTM Anschläge werden nach dem
Anschlagen des Werkstücks beim Beaufschlagen
der Flip-Pods mit Vakuum automatisch
in die Pod-Platte zurückgezogen
und schaffen somit genügend Freiraum
für die Bearbeitung.
