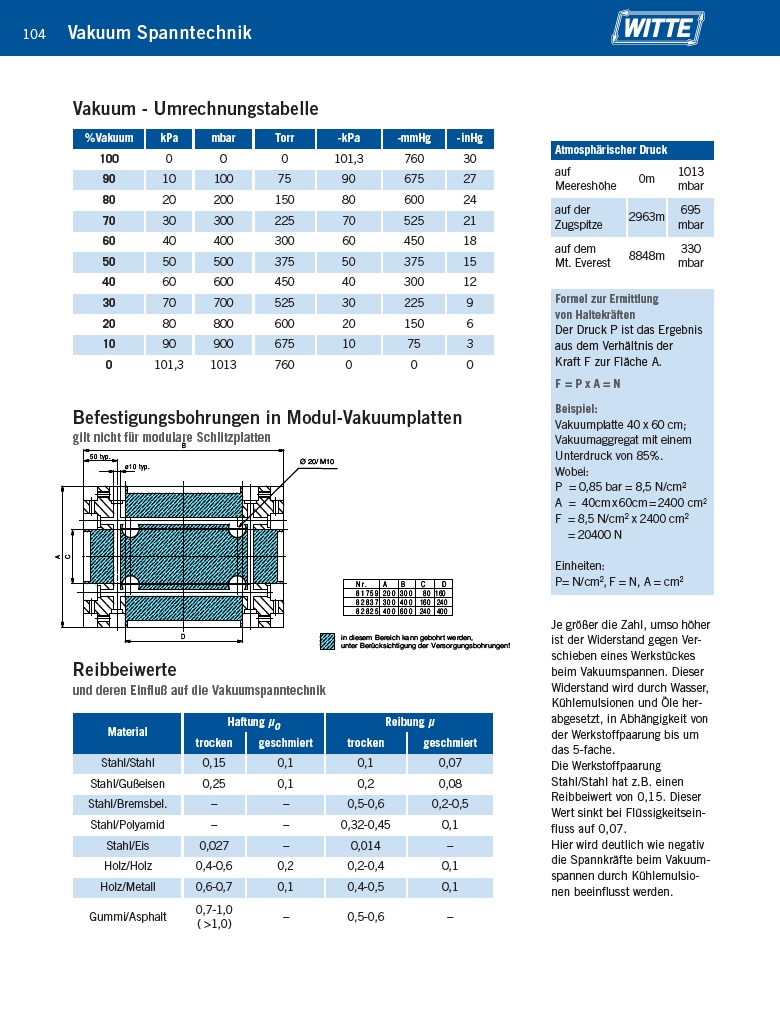

104
Vakuum Spanntechnik
Vakuum - Umrechnungstabelle
%Vakuum kPa mbar Torr -kPa -mmHg -inHg
100 0 0 0 101,3 760 30
90 10 100 75 90 675 27
80 20 200 150 80 600 24
70 30 300 225 70 525 21
60 40 400 300 60 450 18
50 50 500 375 50 375 15
40 60 600 450 40 300 12
30 70 700 525 30 225 9
20 80 800 600 20 150 6
10 90 900 675 10 75 3
0 101,3 1013 760 0 0 0
B
A
50 typ.
Ø 20/ M10
N r . A B C D
8 1 7 5 9 2 0 0 3 0 0 �� �� ������
8 2 8 3 7 3 0 0 4 0 0 ������ ������
8 2 8 2 5 4 0 0 6 0 0 ������ ������
in diesem Bereich kann gebohrt werden,
unter Berücksichtigung der Versorgungsbohrungen!
ø10 typ.
C
D
Material
Haftung μo Reibung μ
trocken geschmiert trocken geschmiert
Stahl/Stahl 0,15 0,1 0,1 0,07
Stahl/Gußeisen 0,25 0,1 0,2 0,08
Stahl/Bremsbel. – – 0,5-0,6 0,2-0,5
Stahl/Polyamid – – 0,32-0,45 0,1
Stahl/Eis 0,027 – 0,014 –
Holz/Holz 0,4-0,6 0,2 0,2-0,4 0,1
Holz/Metall 0,6-0,7 0,1 0,4-0,5 0,1
Gummi/Asphalt
0,7-1,0
( >1,0)
– 0,5-0,6 –
Atmosphärischer Druck
auf
0m
Meereshöhe
1013
mbar
auf der
Zugspitze
2963m
695
mbar
auf dem
Mt. Everest
8848m
330
mbar
Befestigungsbohrungen in Modul-Vakuumplatten
gilt nicht für modulare Schlitzplatten
Reibbeiwerte
und deren Einfluß auf die Vakuumspanntechnik
Formel zur Ermittlung
von Haltekräften
Der Druck P ist das Ergebnis
aus dem Verhältnis der
Kraft F zur Fläche A.
F = P x A = N
Beispiel:
Vakuumplatte 40 x 60 cm;
Vakuumaggregat mit einem
Unterdruck von 85%.
Wobei:
P = 0,85 bar = 8,5 N/cm2
A = 40cm x 60cm = 2400 cm2
F = 8,5 N/cm2 x 2400 cm2
= 20400 N
Einheiten:
P= N/cm2,F = N, A = cm2
Je größer die Zahl, umso höher
ist der Widerstand gegen Verschieben
eines Werkstückes
beim Vakuumspannen. Dieser
Widerstand wird durch Wasser,
Kühlemulsionen und Öle herabgesetzt,
in Abhängigkeit von
der Werkstoffpaarung bis um
das 5-fache.
Die Werkstoffpaarung
Stahl/Stahl hat z.B. einen
Reibbeiwert von 0,15. Dieser
Wert sinkt bei Flüssigkeitseinfluss
auf 0,07.
Hier wird deutlich wie negativ
die Spannkräfte beim Vakuumspannen
durch Kühlemulsionen
beeinflusst werden.
