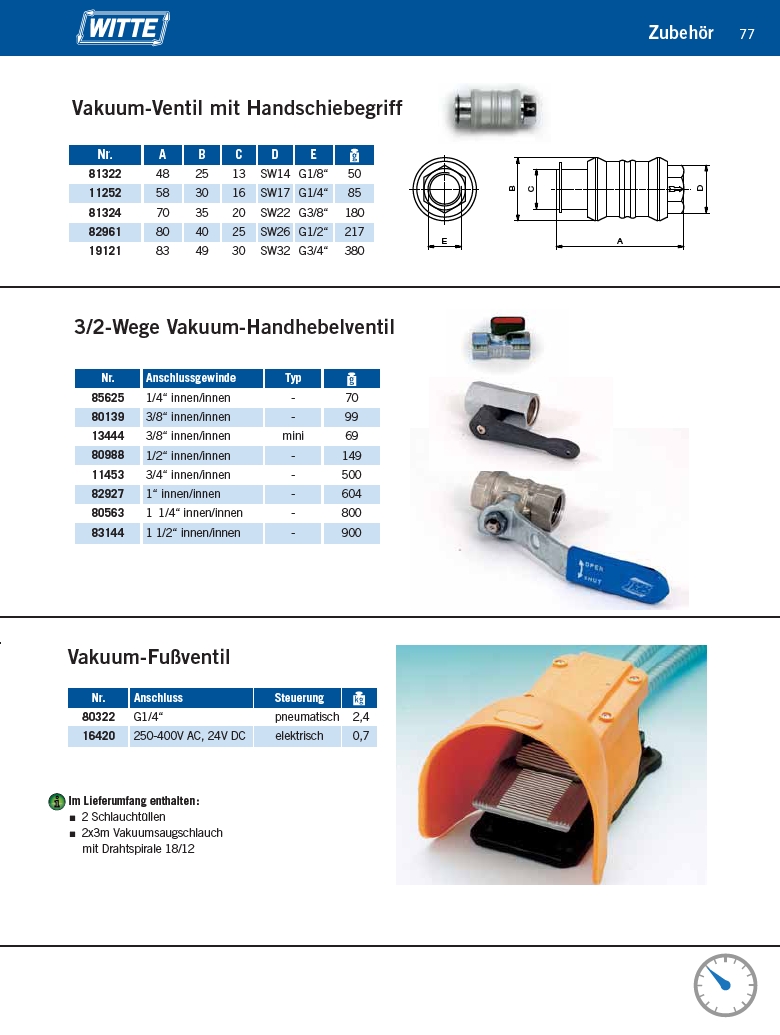

77
Vakuum-Ventil mit Handschiebegriff
Nr. A B C D E
81322 48 25 13 SW14 G1/8“ 50
11252 58 30 16 SW17 G1/4“ 85
81324 70 35 20 SW22 G3/8“ 180
82961 80 40 25 SW26 G1/2“ 217
19121 83 49 30 SW32 G3/4“ 380
D
A
C
B
E
i
Zubehör
3/2-Wege Vakuum-Handhebelventil
Nr. Anschlussgewinde Typ
85625 1/4“ innen/innen - 70
80139 3/8“ innen/innen - 99
13444 3/8“ innen/innen mini 69
80988 1/2“ innen/innen - 149
11453 3/4“ innen/innen - 500
82927 1“ innen/innen - 604
80563 1 1/4“ innen/innen - 800
83144 1 1/2“ innen/innen - 900
Vakuum-Fußventil
Nr. Anschluss Steuerung
80322 G1/4“ pn pneumatisch 2,4
16420 250-400V AC, 24V DC elektrisch 0,7
Im Lieferumfang enthalten:
2 Schlauchtüllen
2x3m Vakuumsaugschlauch
mit Drahtspirale 18/12
